制砂机内部反击板更换方法,附图
序言：制砂机在使用一段时间后，反击板的磨损厉害需要及时更换，那么具体怎么更换制砂机的反击板呢？今天我们制砂机厂家根据自身丰富的维修和生产经验来给大家介绍一下更换方法。
一、在更换前首先要了解制砂机设备的结构和反击板的构造及安装位置等，它是采用反击板支撑环固定的，这样的优点是有助于后期反击板的拆卸和更换（见下图一：反击板结构图）。

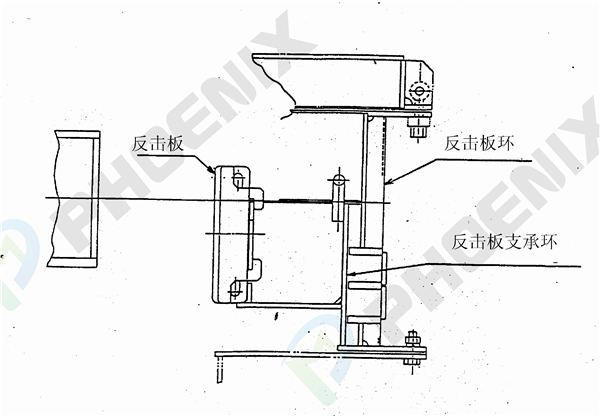

图一：反击板结构图
二、然后继续讲解一下制砂机反击板的更换步骤：

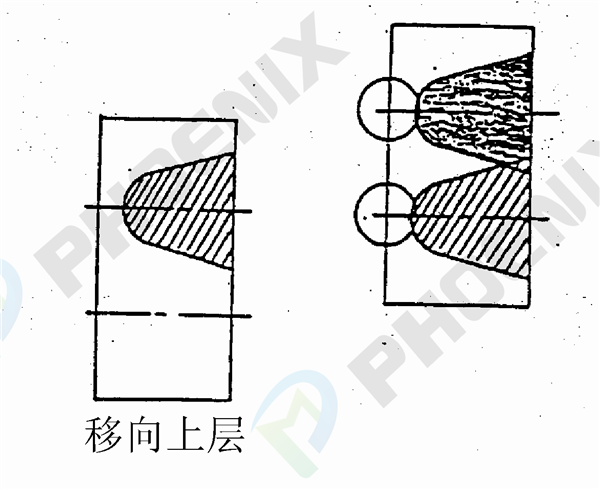

注：反击板可按照下列步骤对反击板进行向上/向下运动进行更换，见图二：反击板磨损图
步骤1：根据磨损状况，确定是将反击板向上/向下运动或者倒置；
步骤2：将反击板盖上积累的材料清理干净然后取下反击板盖；
步骤3：使用起重机或者采用索具固定反击板支承环的提升装置向上提升带反击板的反击板支承环。记住反击板支承环应该保持水平状态其倾斜度不得超过1°。
步骤4：取下堵孔板并且装上反击板支承挡板。
步骤5：将反击板支承环放在反击板支承挡板上。
步骤6：最后安装反击板盖。

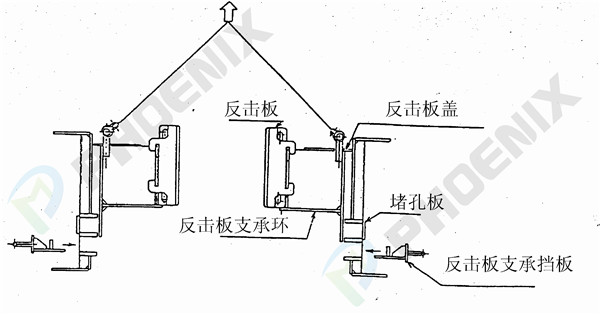

图三 反击板更换步骤
注：恒源·中国生产的HB1000型、HX1200型制砂机的设计使反击板可以进行一段移动，然而应该按照使用用途确定反击板的使用次数，因为随磨损状况的不同反击板的使用次数可能降低。HB1000型制砂整形机和HX1200型制砂机反击板的使用寿命取决于0部分处剩余厚度的磨损状况，在调整之后按要求使用。

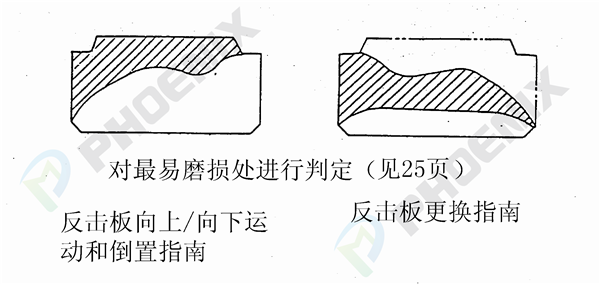

图四 反击板方向图

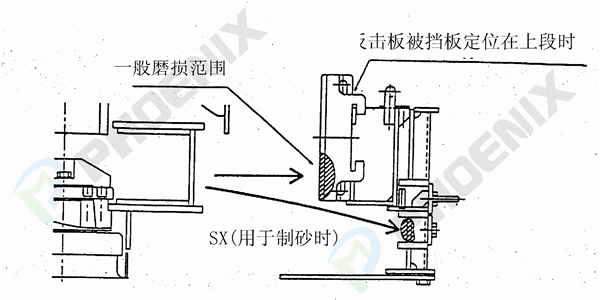

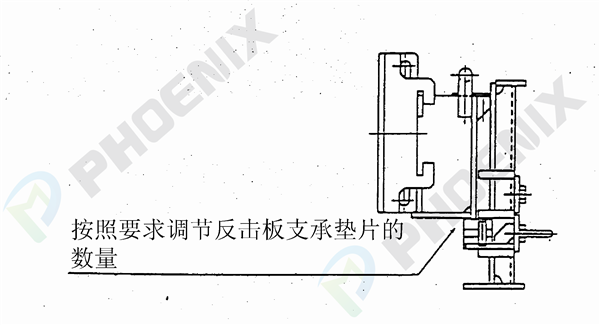

三、为改变反击板的固定位置，应该提前检查反击板的磨损范围，检查当其位置上升到上段时是否材料与该位置的接触低于反击板的下端。如果当该位置低于反击板的下端时材料仍然可以与该位置接触，如下图所示，将反击板固定在中段位置，并且使用反击板支承垫片调节反击板的位置。
1、注意反击板的磨损范围可能受材料的尺寸，水分，给料率和质量的影响，当这些条件变化时，按照要求确认新的磨损范围并且调节反击板的位置。
2、当反击板更换成新的时，在使用之前将反击板支承环降低到最低位置。
3、当反击板的位置被移动或者反向时，每天确认一次新的磨损位置。
四、当遇到任何不便时（当材料流向磨损件造成剩余厚度的消失等）对位置进行微调或者移动或者使反击板位置反向。
五、当由于反击板的磨损状况需要将反击板反向或者更换成新的时，其操作如下：
步骤1：将反击板盖上积累的材料清除干净然后取下反击板盖。
步骤2：将反击板周围积累的材料清除干净，当取下一只反击板时，其他的反击板可以做好取下的准备。这时，利用反击板的提升孔用起重机或者电葫芦提升然后拉出反击板。
步骤3：将反击板反向或者更换成新的。
六、更换操作注意事项：
1. 当将反击板更换成新的时，事先将新的反击板与备用的反击板支承环装配在一起，按组件更换反击板，这样既容易又快捷。

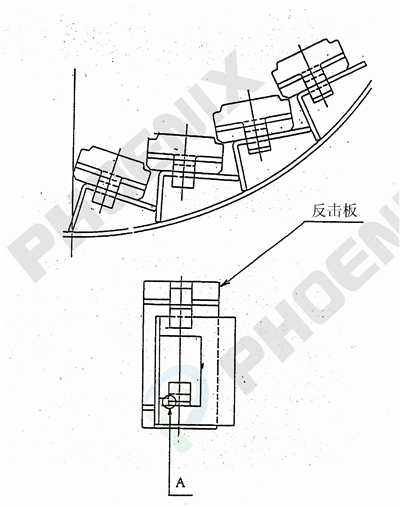

2. 当安装反击板时，按转子旋转的方向移动（从上往下看）以便它与反击板支承环相接触（见下面图－A）
3．尽可能敏捷地移动或者反向反击板（使反击板均匀磨损）确保产量增加。弄清楚反击板的磨损范围和磨损率以便调节垂直运动/转换角度。
以上就是制砂机厂家给你介绍的制砂机反击板更换方法和注意事项，希望对你有帮助，本文出自上海恒源冶金设备有限公司，转发请注明文章出处。
