反击式破碎机课堂(二)
反击式破碎机课堂(二)

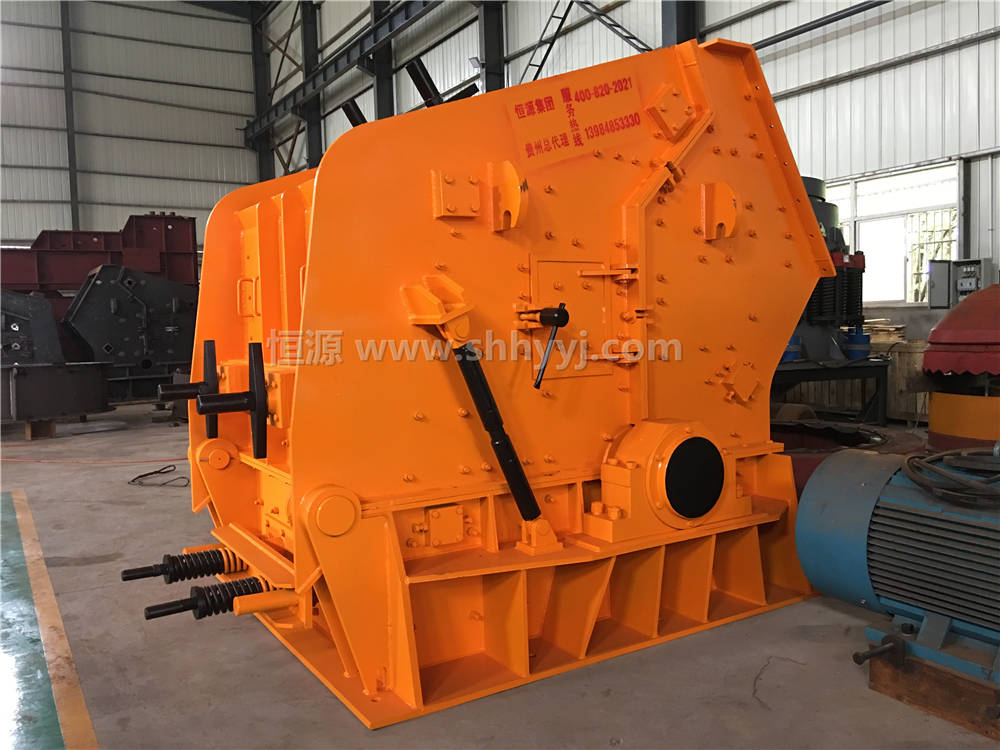

上期我们为大家讲述了反击式破碎机的工作原理,那么今天小编继续为大家介绍一下反击式破碎机的用途、技术参数和结构特征:
一、产品用途:
反击式破碎机已经发展到能破碎较硬的物料,破碎抗压强度不超过320Mpa的岩石。广泛应用于建材、交通、能源、水泥、矿山、化工等行业。本机不适用于表面水分大于8~10%的矿石或粘性物料的破碎。
二、产品规格及主要技术参数:
型号 |
转子直径 (mm) |
进料口尺寸 (mm*mm) |
最大给料尺寸 (mm) |
处理能力 (t/h) |
电机功率 (kw) |
重量 (t) |
外形尺寸 (mm) |
PF-1007 |
1000×700 |
400×730 |
300 |
25-45 |
30--55 |
9.5 |
2400×1558×2660 |
PF-1010 |
1000×1050 |
400×1080 |
350 |
50-80 |
55-75 |
12.2 |
2400×2250×2620 |
PF-1210 |
1250×1050 |
400×1280 |
350 |
80-120 |
110-132 |
14.2 |
2690×2338×2890 |
PF-1214 |
1250×1400 |
400×1430 |
350 |
100-160 |
132-160 |
18.5 |
2690×2688×2890 |
PF-1310 |
1300×1050 |
490×1170 |
400 |
80-140 |
110-160 |
13.5 |
2780×2478×2855 |
PF-1315 |
1320×1500 |
860×1520 |
500 |
150-220 |
220 |
20.9 |
3350×2710×2670 |
PF-1316 |
1300×1600 |
858×1650 |
460 |
150-200 |
200 |
20.5 |
3096×3273×2667 |
PF-1415 |
1450×1500 |
900×1650 |
500 |
200-260 |
260-280 |
27.1 |
3400×3500×3280 |
PF-1515 |
1500×1500 |
980×1610 |
500 |
220-280 |
315 |
30.5 |
3950×3350×3055 |
PF-1500 |
1530×1500 |
1530×500 |
300 |
230-320 |
220-315 |
28 |
3300×3100×3060 |
以上是反击式破碎机的技术参数,如有更改恕不通知。
三、机构特征:
如图1所示,反击式破碎机主要由转子、反击架、机架、棘轮翻盖(液压翻盖)和传动部分等零部件组成。
1、转 子 2、反击架 3、机 架
图1 反击破碎机结构图
■ 转子部分
转子体是本机心脏部分(见图2)。转子架采用钢板焊接而成,板锤被固定在正确的位置,轴向限位装置能有效的防止板锤窜动。
板锤采用高耐磨材料制成。整个转子具有良好的动静平衡和耐冲击性。
■ 机架
机架是由三部分坚固、抗扭的箱形焊接结构组成,彼此用高强度螺栓连接。为保证安全可靠地更换易损件,铰接式机架盖可用机械装置或液压装置打开。建议用户在机架上方设置起吊装置,这将帮助你更为快捷地打开上机架以更换易损件或检测设备。机架两侧均设有检测门。
■ 反击架
本机装有前、后二个反击架,均采用自重式悬挂结构。每一反击架被单独地支承在破碎机机架上。破碎机工作时,反击架由自重保持其正常工作位置;过铁时,反击架迅速抬起,异物排除后,又重新返回原处。反击架与转子之间的间隙可通过悬挂螺栓进行调整。反击衬板用高强度螺栓固定在反击架上。反击衬板可以从磨损较大的地方更换到磨损较小的地方。
1、转子架 2、板锤 3、轴 4、槽轮
图2 转子部件图
■ 传动部分
传动采用三角皮带传动。与主轴配合的槽轮采用胀套联接,便于装拆。转子的速度可通过更换电机槽轮来调整。
今天就讲到这里,下期我们还会继续为大家介绍反击式破碎机的安装调试和试运转方面的问题,敬请期待。
更多产品咨询请参考www.shhyyj.com:细碎机,颚式破碎机,圆锥破碎机,可逆锤式破碎机
