砂石生产线设备生产厂家破碎机制造销售企业

全国咨询热线全国咨询热线:400-820-2021

新闻中心

【制砂机厂家】机制砂强硬崛起,混凝土性能和机制砂的特点有什么关系,影响?

   机制砂质量的好坏,受出产工艺和母岩性质影响很大,有的制砂设备出产的机制砂粒形较好,级配可控,功能优秀。也有一些制砂设备出产出来的机制砂细度模数偏大,颗粒多三角体或方矩体,表面粗糙,颗粒尖利有棱角,级配较差,粗颗粒和细颗粒(石粉)含量较多,中心颗粒较少。此外,硬度较高的母岩出产的机制砂,针片状相对较多,颗粒形状较差。


  机制砂石粉含量

  机制砂中粒径小于75μm的颗粒被称为石粉,受出产工艺影响,成品机制砂中的石粉含量一般会超越超越GB/T14684-2011《修建用砂》规则的石粉含量限值。机制砂中的石粉与河砂中的泥粉不同,适量的石粉能够改进混凝土的和易性、作业性和耐久性。

  (1)石粉对混凝土作业性影响

  石粉对混凝土作业性既有正面影响也有负面影响,一方面石粉会吸附一定的水及外加剂,添加混凝土用水量;另一方面,石粉能够改进由于机制砂级配较差,易离析、泌水的缺点,添加混凝土稠度,改进混凝土和易性。机制砂中石粉含量不能太高也不能太低,操控一个合适的范围:关于强度等级低于C30的混凝土,胶凝资料较少,机制砂中含有10%~15%的石粉能够补充胶凝资料,添加浆体量,改进混凝土的和易性;但关于强度等级高于C60的混凝土而言,混凝土自身的胶凝资料较多,混凝土黏度较大,应恰当操控石粉含量下降混凝土黏度,石粉含量宜操控在7%~10%;强度等级大于C80的超高强混凝土的石粉含量应低于3%~5%。

  (2)对混凝土强度及耐久性影响

  细微石粉颗粒能够改进胶凝资料级配,下降胶凝资料空地率,改进混凝土微结构的细密程度,此外,石粉对水泥的水化具有促进作用,从而对混凝土力学功能及耐久性功能有利。关于一般强度机制砂混凝土,混凝土抗氯离子浸透功能跟着机制砂中石粉含量的添加而增强,而混凝土抗冻功能则跟着石粉含量的添加而下降,尤其是当石粉含量高于10%(石粉与水泥体积比超越1:3.47)时,混凝土抗冻功能劣化显着。但关于高强混凝土而言,关于混凝土作业功能,当石粉含量大于7%时,混凝土坍落度下降,而关于抗氯离子浸透功能、抗冻功能等耐久功能,石粉含量从3.5%进步到14%,均未使机制砂高强混凝土呈现功能劣化现象。

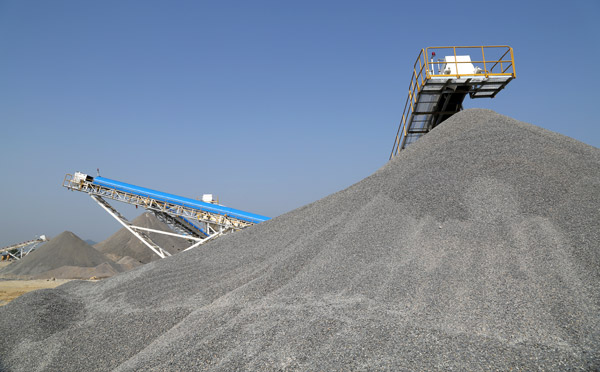

砂石骨料

砂石骨料特性

制砂机设备

制砂机

  机制砂的颗粒特性对混凝土功能有重要影响。

  (1)对混凝土作业性影响

  运用接连级配的骨料制造的混凝土作业功能优于间断级配骨料混凝土,机制砂的颗粒级配一般表现为“两头大、中心少”,即>2.36mm和<0.15mm的颗粒偏多,而中心颗粒偏少(尤其是0.3mm~1.18mm),有时某一粒级断档。制造混凝土时形成胶凝资料用量和外加剂用量偏大,如果制造不合理,混凝土拌合物坍落度易呈现“草帽状”,作业性差。将机制砂以1.18mm筛孔为分界点,将机制砂颗粒组成分红粒径≥1.18mm颗粒和粒径<1.18mm颗粒两部分,粒径≥1.18mm颗粒对混凝土流动性产生影响,粒径<1.18mm颗粒对混凝土的粘聚性和保水性产生影响。通过与天然砂级配进行比照发现,恰当进步机制砂中0.15~0.3mm与0.3~0.6mm的颗粒更有利于改进机制砂混凝土的作业性。

  (2)对混凝土强度和耐久性影响

  机制砂的表面粗糙程度大于河砂,能够进步水泥石与骨料之间的粘结强度,有利于进步混凝土的抗压强度与体积稳定性。但机制砂粗糙的表面对混凝土孔隙率影响更明显,机制砂的运用会添加混凝土孔隙率,下降混凝土抗压强度及耐久功能。

返回首页

关键词标签:机制砂,混凝土,石粉,含量,颗粒



上一篇:【制砂机厂家】尾矿制砂,节材环保 下一篇:【破碎机配件】锤式破碎机轴承抱死是怎么回事?如何解决?看完祝你快速了解

相关文章
相关资讯


解决破碎机齿冠易断问题,砂石生产线的工艺流程 解决破碎机齿冠易断问题,砂石生产线的工艺流程
2019-05-17
解决破碎机齿冠易断问题,砂石生产线的工艺流程操作 破碎机 适用于中等硬...[详细]
【露天矿开采】简单普及一下露天矿开采滑坡的类型、预防及治理,一定要 【露天矿开采】简单普及一下露天矿开采滑坡的类型、预防及治理,一定要
2019-10-08
(1)确定边坡角不合理:边坡角设计过缓,边坡稳定性较高但增加剥离工作...[详细]
【砂石开发|矿山整合】甘肃规划五大砂石开发基地 加快矿山重组整合 【砂石开发|矿山整合】甘肃规划五大砂石开发基地 加快矿山重组整合
2019-08-07
近日,甘肃省自然资源厅向各市州、兰州新区、甘肃矿区自然资源局下发了...[详细]

版权所有:上海恒源路桥集团有限公司 https://www.shhyyj.com沪ICP备2023006105号-3
