【导读】磨粉机制粉生产线主要是由摆式磨粉机主机、分析机、鼓风机、畚斗提升机、电磁振动给料机、颚式破碎机、管道装置及电控设备等组成。后续我们会给大家连载介绍本公司生产的摆式磨粉机产品连载报告，以便让客户更多了解设备的参数、性能、操作事项等技术问题。

摆式磨粉机主机

一、机器的用途：
摆式磨粉机主要用于粉磨陶土地、瓷土、粘土、膨润土、白云石、萤石、方解石、滑石、长石、重晶石、石膏等硬度在莫氏七级以下，湿度在6%以下的各种非易燃易爆之矿产物料。
摆式磨粉机成品粒度按不同要求可在0.125～0.044毫米（相当于120目～325目/吋）范围内任意调节。

二、基本参数：
规格及技术性能数据见技术参数表1和表2。

产品技术参数表1

名称	单位	规格及技术参数
名称	单位	4R3216B	5R4119A	6R4528
磨辊直径	毫米	320	406	450
磨辊高度	毫米	160	189	280
磨辊数量	个	4	5	6
磨环直径	毫米	970	1270	1600
中心轴转数	转/每分	130	103	82
最大进料尺寸	毫米	20	20	30
鼓风机风量	立方米/小时	19000	43000	58000
鼓风机风压	帕（斯卡）	2697	2697	6860
成品粒度	毫米	0.125～0.044	0.125～0.044	0.125～0.044
产量	吨/小时	1～3	2～6	6～25
外形尺寸长	毫米	8200	10500	17800
宽	毫米	5800	6500	9700
高	毫米	10580	13530	10500
总重（不包括电控设备）	吨	15.7	25.6	42.8

产品技术参数表2

名称		单位	规格及技术参数
名称		单位	4R3216B	5R4119A	6R4528
主机电动机	型号功率转速	千瓦转/每分	Y225S—4 37 1480	Y280S—4 75 1480	Y315M—4 132 1485
分析机电动机	型号功率转速	千瓦转/每分	JZT2 42—4 5.5 1250~125	JZT2 51—4 7.5 1250~125	JZT2 61—4 15 1250~125
畚斗提升机电动机	型号功率转速	千瓦转/每分	Y100L2—4 3 1420	Y100L2—4 3 1420	Y132M—4 7.5 1450
鼓风机电动机	型号功率转速	千瓦转/每分	Y200L—4 30 1470	Y250M—4 75 1480	Y315M—4 132 1485
颚式破碎机电动机	型号功率转速	千瓦转/每分	Y180L—6 15 970	Y180L—6 15 970	Y200L2—6 22 970
颚式破碎机	型号		250×400	250×400	250×750
电磁振动给料机	型号功率	瓦	GZ1F 60	GZ2F 150	GZ3F 250

三、工作原理与结构特征 ：
（一）工作原理：
物料粉磨过程：块状物料经颚式破碎机破碎至一定大小的粒度（粉状或细粒物料可不经过颚式破碎机）由畚斗提升机将物料垂直输送到储料斗。再由电磁振动给料机把物料定量、均匀连续地送入主机内，进行研磨。研磨后的粉子被鼓风机鼓出之风流带出，经置于主机上方的分析机进行分级。细度合乎规格的粉子，随风流进入大旋风收集器，收集后经出粉管排出即为成品。风流由大旋风收集器上端的回风管流入鼓风机。整个风路系统是密闭循环的，并且是在负压状态下流动的。
由于被磨物中含有水份，在研磨时蒸发变为气体以及整个风管中各法兰接合处漏入风管的气体，导致循环风路中的风量增加，此项增加的风量，从鼓风机和主机中间的余风管导入简易布袋除尘器。随同风流入之若干细粉，经简易布袋除尘器收集后排出，气体经简易布袋除尘器上布袋过滤排入大气中。
主机通过传动装置带动中心轴转动，中心轴的上端连接着一个主要另件一一梅花架，梅花架上装有磨辊装置形成一个活动支点，它不仅围绕着中心轴公转，同时磨辊本身因摩擦而自转。梅花架下端装有铲刀装置其位置正好和磨辊装相交叉，每一把铲刀在转动过程中把喂入主机的物汁抛向磨辊与磨环之间，形成一个垫料层，由于磨辊在转动时所产生的离心力，物料的粉碎即由此而产生。
分析机的叶片转盘上装有60片叶片，通过二级减速，借主轴带动而旋转。

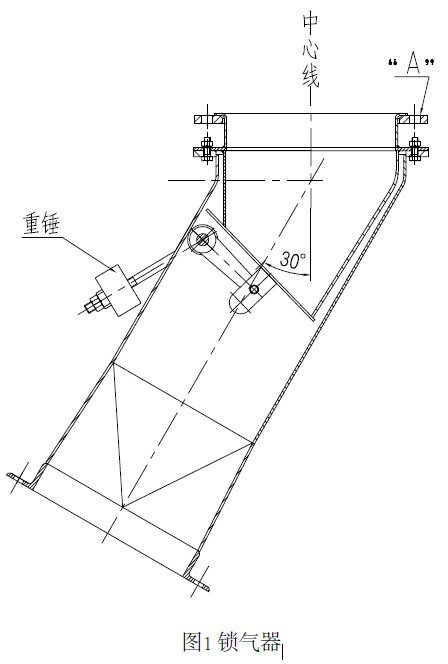

索气器结构图

由于电磁调速电机转速可自行调节，所以叶片转盘速度的快慢也能得到相应的调节。假如要求得到很细的成品粒度，那么必须提高叶片回转速度，使叶片和粉子接触率增加，更多不合要求的粉子，被叶片抛向外壳壁，失掉离心力，由重力作用回落到主机重磨。合乎规格的粉子由风流吸出，通过进粉管导入大旋风分离器，进行风和粉子的分离。
粉子从切线方向进入收料用的大旋风分离器，由于气流进行高速旋转，在旋转中产生很大的离心力，将大部份粉子甩向器壁，粉子碰到器壁，失去速度而沿壁落与气体分开。旋转的气流随圆锥体的收缩而向中心靠拢气流达到锥底，便开始旋转上升，形成一股自下而上的螺旋线运动气流，由大旋风分离器上部排出，再由回气管吸入风机，然后由风机出口将气体通入主机回气箱内，这样形成了一个循环系统。物料不断地被粉碎，又被气流不断地带走。所以整个管道装置起到了一个输送粉料的作用。
在大旋风分离器下部出口装有锁气器（图1），因为整个管道装置处于在负压状态下运行而磨机外处于正压状态，锁气器是把正负压的气流锁住隔离，这是一个相当重要的部位，由于不装锁气器或者锁气器密封不严就会造成不出粉或者很少出粉，影响产量。
所以在安装锁气器时，必须使“A”面保持平整，与大旋风收集器联接处须放置填料，用螺栓拧紧不得漏气。

（二）结构特征：
1、摆式磨粉机由于是立式结构，占地面积较小。
2、摆式磨粉机的成套性强，从块料粉碎到成品包装，能独立自成生产体系。
3、经过摆式磨粉机研磨的成品粒度均能达到所需细度的99%通过，这是其他磨粉机所不能胜任的。
4、由于采用了电磁振动给料机给料均匀，易于调节，体积小重量轻，省油省电，使用维护方便。
5、电气采用集中控制，选型先进。
6、主机传动装置采用密闭齿轮减速机，传动平稳、运转可靠，无渗漏油现象。
7、主机铲刀架磨损后便于更换，铲刀架由上下二部分组成，下部磨损后拆卸连接螺栓可调换。（见图2铲刀架结构特征示意图）

铲刀架结构特征示意图

8、风机转速变化与风量、风压、功率的变化关系式如下：

转速变化关系公式

式中：Q1——变化前风量（米³/小时）
Q2——变化后风量（米³/小时）
n1——变化前转速（转/每分）
n2——变化后转速（转/每分）
H1——变化前风压（帕）
H2——变化后风压（帕）
N1——变化前功率（千瓦）
N2——变化后功率（千瓦）
如要改变转速，必须遵循上述原则。

以上就是本公司摆式磨粉机产品连载介绍（1）的内容，后期我们会继续发布关于磨粉机连载文章，以便能帮助大家更多的了解设备。如需购买设备，请联系公司客服人员获取最新价格。

简介

上海恒源冶金设备有限公司自成立以来，一直专注于砂石生产线设备的研发、生产与销售，公司主营产品有破碎、制砂、磨粉、输送筛分设备及其配套备件等。位于江苏启东滨海工业园区的六万平米大型矿机生产基地，具备先进的数控加工设备和产品质检检测仪器，设备精度高、速度快，具有较强的生产能力，欢迎广大客户前来实地工厂考察或官网咨询，期待能与您长期合作，一起携手共赢！

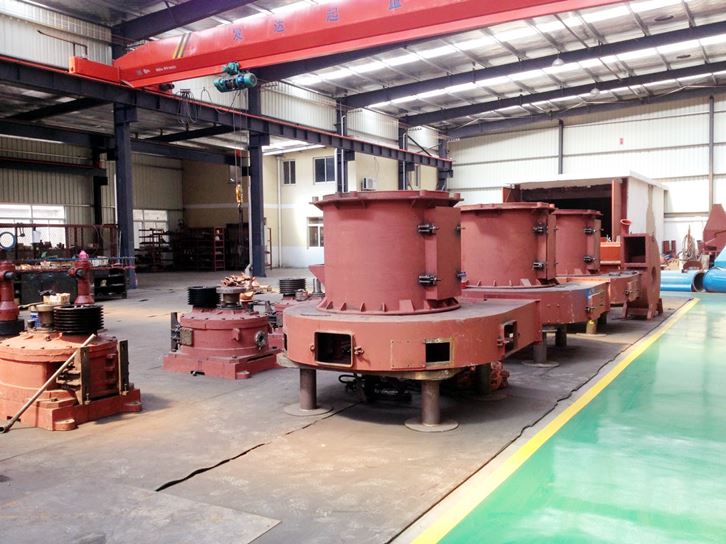

工厂实景照片
