时产1200吨碎石生产线工艺设计技术方案与说明
客户时产1200吨碎石生产线方案是由上海恒源冶金设备有限公司免费设计，整套生产线设备包含：钢结构、皮带机，混凝土基础、电线电缆，电控装置等设备，产品质量保修一年（易损件除外）；付款方式：合同总额的30％作为预付款，提货前付合同总金额的70%；交货周期：收到预付款后，60个工作日天供方工厂交货；全套碎石生产线设备由厂家发货，但不包括相关运输费用，运输费用由客户承担。本条碎石生产线内容包含以下几方面：
一、生产线基本概况：
1) 碎石原料为玄武岩，采用爆破开采方式；
2) 产能为1000-1300吨/小时；
3) 最终产品为常规四种出料，分别为：0~5mm、5~10mm、10~20mm、20~31.5mm；
4) 破碎工艺采用“振动喂料机+颚式破碎机+二破圆锥破碎机+三破圆锥破碎机+分级振动筛分设备+成品振动筛分设备”的模式，具体工艺流程由上海恒源冶金设备有限公司自行设计。

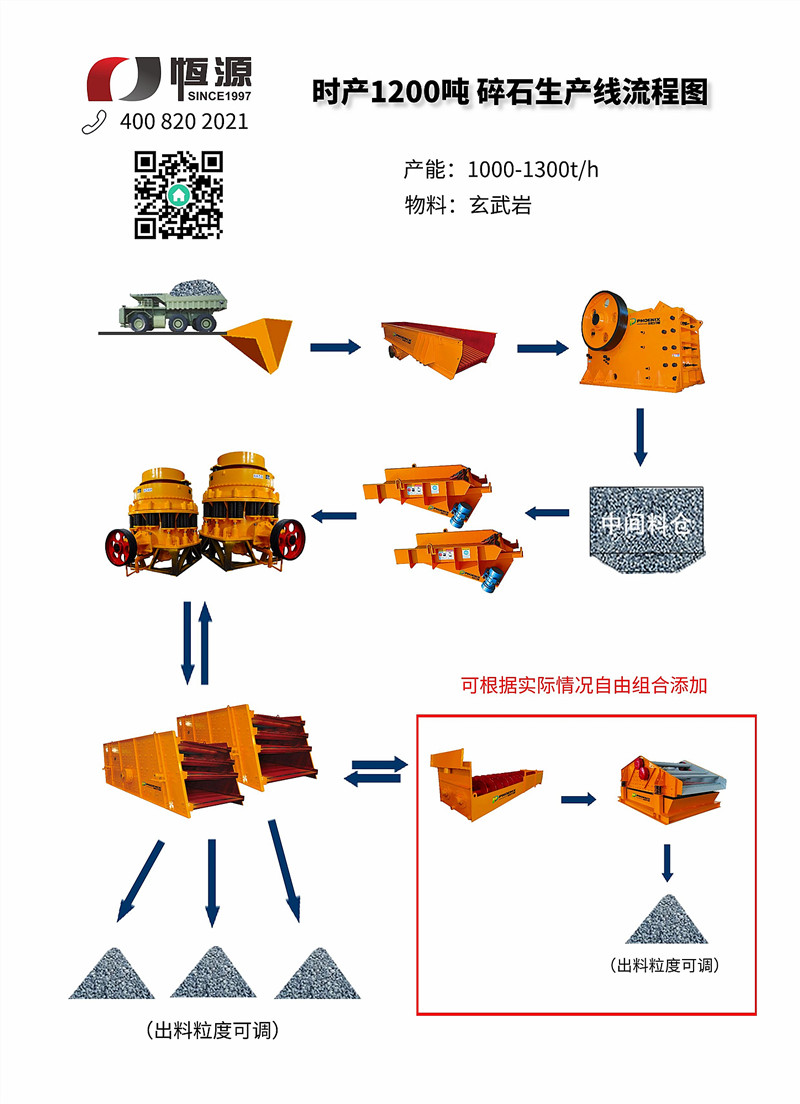

图一：碎石生产线流程图
破碎筛分联合生产线设备清单
| 序号 | 设备名称 | 设备型号 | 数量 | 功率 | 外形尺寸 | 单价 | 总价 |
| (台) | (KW) | (m) | （万元） | （万元） | |||
| 1 | 振动给料机 | ZSW600*150 | 2 | 37*2 | 咨询客服 | 咨询客服 | |
| 2 | 颚式破碎机 | PE1200*1500 | 2 | 220*2 | 咨询客服 | 咨询客服 | |
| 3 | 圆锥式破碎机 | PYFB1636 | 2 | 250*2 | 咨询客服 | 咨询客服 | |
| 4 | 圆锥式破碎机 | PYFD1624 | 4 | 250*4 | 咨询客服 | 咨询客服 | |
| 5 | 振动筛 | 2YKA3072 | 8 | 22*2*8 | 咨询客服 | 咨询客服 | |
| 6 | 悬挂给料机 | GZG1253 | 8 | 2.2*2*8 | 咨询客服 | 咨询客服 | |
| 合计： | 咨询客服 | ||||||
二、生产线工艺设计说明：
1) 头破机组：
采用“振动喂料机+颚式破碎机”组合模式完成头破系统。
喂料机采用ZSW系列产品，箱体采用整体折边技术，具有优异的稳定性，长期使用不变形，经久耐用，可靠性高，ZSW系列喂料机是双偏心轴水平振动喂料机，此系列喂料机振动原理为双偏心轴轴向安装时错开45°，使喂料机沿喂料面45°方向强制振动，从而达到喂料目的的喂料机。此系列喂料机优点为结构相对简单，振动平稳，喂料量大，本公司喂料机末端独特的三层栅条设计，可分离原理料中的小料，增加总体产能。
喂料机采用ZSW系列产品，箱体采用整体折边技术，具有优异的稳定性，长期使用不变形，经久耐用，可靠性高，ZSW系列喂料机是双偏心轴水平振动喂料机，此系列喂料机振动原理为双偏心轴轴向安装时错开45°，使喂料机沿喂料面45°方向强制振动，从而达到喂料目的的喂料机。此系列喂料机优点为结构相对简单，振动平稳，喂料量大，本公司喂料机末端独特的三层栅条设计，可分离原理料中的小料，增加总体产能。

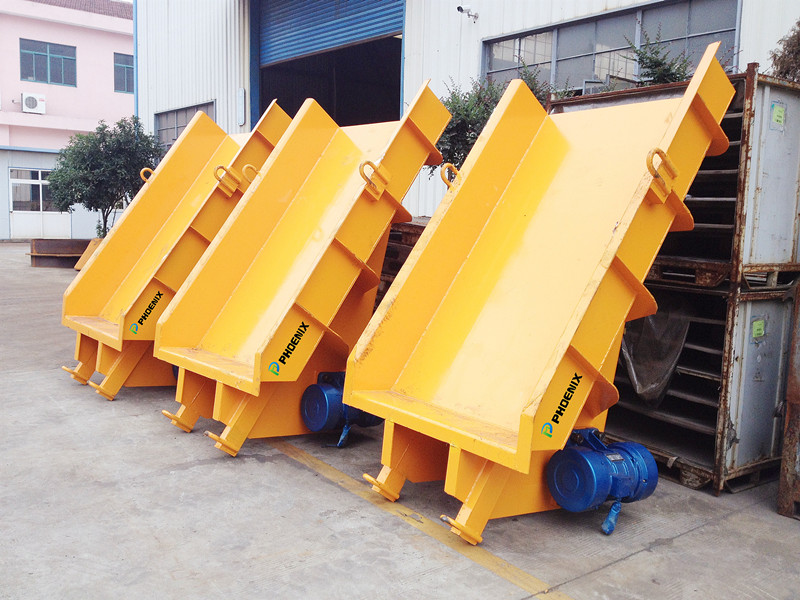

图二：zsw振动喂料机
颚式破碎机采用国标标准的PE系列颚破，该种设备具有稳定可靠、维护便捷、备件通用性高的诸多优点，广泛应用于国内外各类生产线的配置使用。PE颚式破碎机即是复摆颚式破碎机，其工作原理是：颚式碎破机的工作部分是由两块颚板（静颚和动鄂）组成，静颚垂直固定在机体前壁上，动鄂位置倾斜与固定颚板形成“上大下小”的破碎工作腔。在电动机驱动皮带使偏心轴的动鄂上下运动，使得活动颚板对着静颚做周期性的循环性动作。两块颚板靠近的时候使物料受到挤压从而产生破碎的作用，当两块颚板分开时矿料进入破碎腔，成品矿料从出料口排出。该系列破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等优点。

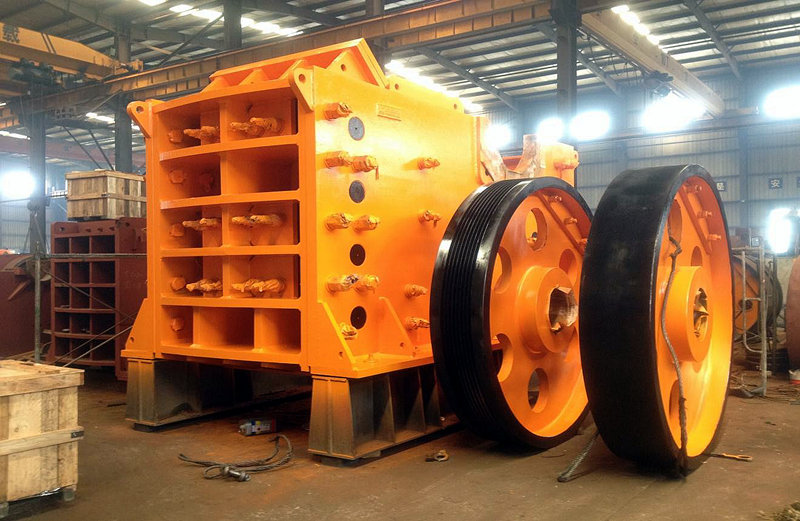

图三：PE颚式破碎机
2) 二破机组与三破机组：
二破机组与三破机组采用新型复合圆锥破碎机。由于玄武岩硬度和强度较高，采用圆锥破碎机可以有效的提高破碎设备耐磨件使用寿命周期，能够提供更高效率的生产效益。复合式圆锥破工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转， 破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。
本公司复合式圆锥破有以下几个特点：
清腔方便：在不可破异物通过破碎腔或因某种原因机器超载时，弹簧保险系统实现保险，排矿口增大，异物从破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出破碎腔。在弹簧的作用下，排矿口自动复位，机器恢复正常工作。
润滑保护：润滑系统设有回油及温度保护装置，并与主电机连锁，保护主机不被损坏； 迷宫式防尘圈密封，保证润滑油清洁。
使用经济：破碎机腔型多有粗型、细型、超细型，用户可根据不同的需要，选择不同的腔型，以更好的适应用户需要。
维修方便：各易磨损部位均采用锰钢件保护，延长整机寿命。动定齿板安装面经过精加工，更换简单迅速。
运转性能稳定：液压锁紧装置使破碎力稳定，并提供过铁释放保护；机架采用铸钢焊接，坚固耐用。
在本生产线中，因产能较高，故采用特粗型PYF1600复合式圆锥破碎机作为二级破碎机，采用两台中型PYF1600圆锥破碎机作为三级破碎机，并在三级破碎中都设置中间料仓，从而获得更大的产能和更高的破碎效率。

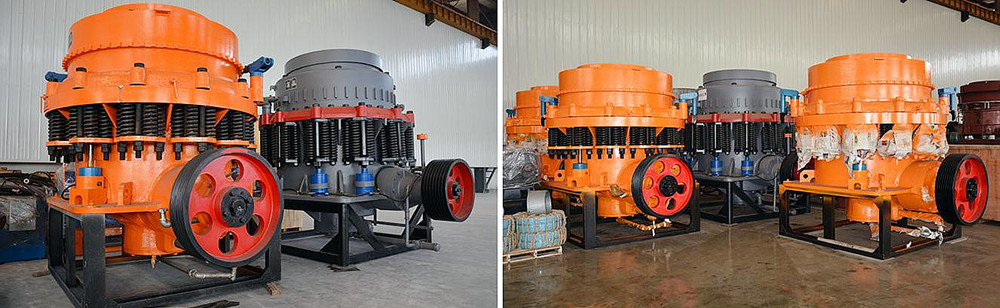

图四：PYF复合圆锥破碎机
3) 分级振动筛分与成品振动筛分机组：
振动筛是破碎生产线建立起环破碎系统的重要部分，振动筛的筛分效率与可靠性甚至直接决定了整条生产线的产能。

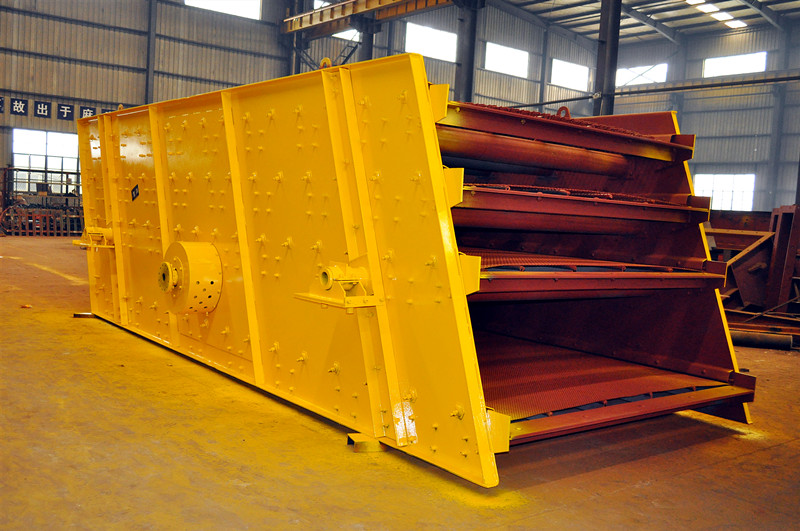

图五：YK/A振动筛
采用新型 YKA 系列圆振动筛，不仅具有最高筛分效率，还具有先进的维护便捷性。本公司的 YKA 系列振动筛具有以下优势：
激振力强且便于调节
该项目采用的YAK3072振动筛，采用强力双激振器结构，可以获得强大的激振力，通过调节偏心块，快速调整振动筛的振幅和激振力。曲面筛网、筛面无压条YK系列振动筛，优化了筛箱结构，筛网通过两侧的涨紧板固定，筛面没有压条，筛面呈现曲面状态。因此，物料可以在曲面筛网快速分散，且无阻碍运行，获得高效率筛分效果；筛面没有压条，使得筛网的更换非常便捷，无须人员爬进筛箱拆装螺栓，更换筛网快速；
万向节联轴器
4) 悬挂给料机机组：

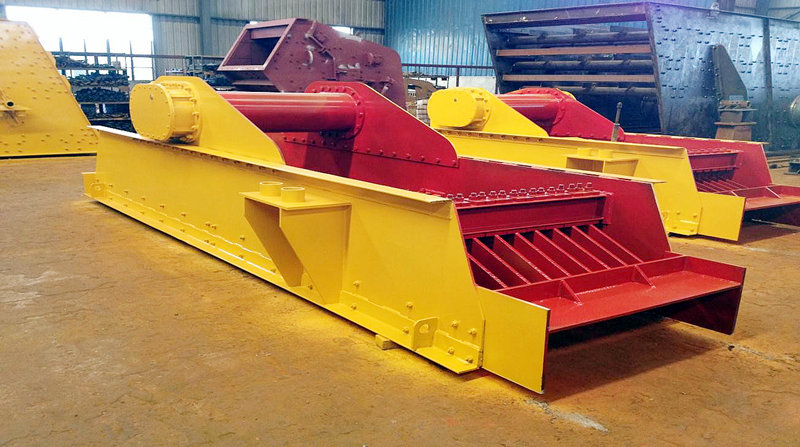

GZG悬挂式给料机
图五：YK/A振动筛
采用新型 YKA 系列圆振动筛，不仅具有最高筛分效率，还具有先进的维护便捷性。本公司的 YKA 系列振动筛具有以下优势：
激振力强且便于调节
该项目采用的YAK3072振动筛，采用强力双激振器结构，可以获得强大的激振力，通过调节偏心块，快速调整振动筛的振幅和激振力。曲面筛网、筛面无压条YK系列振动筛，优化了筛箱结构，筛网通过两侧的涨紧板固定，筛面没有压条，筛面呈现曲面状态。因此，物料可以在曲面筛网快速分散，且无阻碍运行，获得高效率筛分效果；筛面没有压条，使得筛网的更换非常便捷，无须人员爬进筛箱拆装螺栓，更换筛网快速；
万向节联轴器
采用万向节联轴器，使得振动筛的轴承受力获得大幅优化，轴承使用寿命超长，难以损坏。
4) 悬挂给料机机组：
GZG 悬挂式喂料机系自同步惯性振动给料机，从中间料仓、中转料仓中均匀连续或定量地给到受料装置中。在该方案中，中间料仓、中转料仓各使用 1 台悬挂式喂料机，为后续的冲击式破碎机、圆锥破碎机提供均匀给料，让后续设备获得稳定持续的工作载荷。
GZG悬挂式给料机
以上就是完整的时产1200吨碎石生产线工艺设计详细方案，如果你想知道整套碎石生产线什么价格，可以咨询本公司服务热线获得最新报价。在砂石生产线中如果遇到任何技术问题，也可以来电咨询，我们尽力帮助您解决生产中的疑问。
