玄武岩骨料生产线
玄武岩骨料生产线工艺描述
1、用户信息：
1)原料为玄武岩；
2)产能为400-450T/H；该生产线占地约3000平米。
3)最终产品为常规三种出料，暂定为：0-5mm、5-10mm、10-20mm、20-30mm；
4)破碎工艺采用“给料机+颚破+水洗除泥筛+单缸圆锥+分级筛+立轴冲击破+成品筛”模式，具体工艺流程厂家自行设计；鉴于原矿中有不少泥，所以在颚破破碎后必须水洗除泥后进入圆锥破，避免圆锥堵料。
2、破碎筛分设备清单
| 序号 | 设备名称 | 设备型号 | 数量(台) | 功率(kw) |
| 1 | 振动给料机 | ZSW600*130 | 1 | 30 |
| 2 | 颚式破碎机 | PE1000*1200 | 1 | 132 |
| 3 | 单缸圆锥破碎机 | SD44 | 1 | 250 |
| 4 | 单缸圆锥破碎机 | HD53 | 2 | 315*2 |
| 5 | 立轴式冲击破 | HB1200 | 2 | 200*2*2 |
| 6 | 振动筛 | 3YKA2475 | 5 | 22*2*5 |
备注：
I、混凝土基础，皮带机，电线电缆，钢结构，电控装置,除尘装置，喷雾装置不包含在报价中；圆锥含油站、电控；
I、混凝土基础，皮带机，电线电缆，钢结构，电控装置,除尘装置，喷雾装置不包含在报价中；圆锥含油站、电控；
II、质量实行三包，期限为一年（易损件除外）。
3、工艺设计说明：
1)振动给料机+颚式破碎机（ZSW600*130,PE1000*1200）：

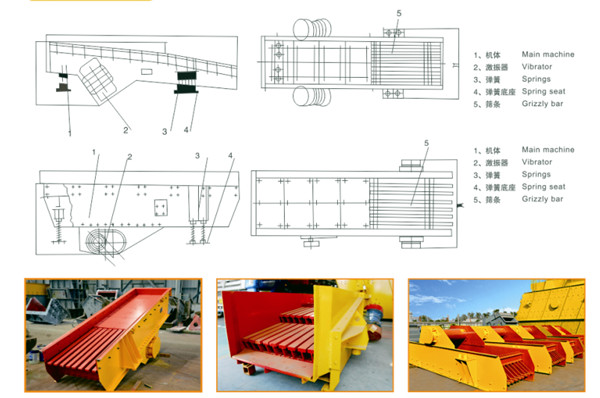

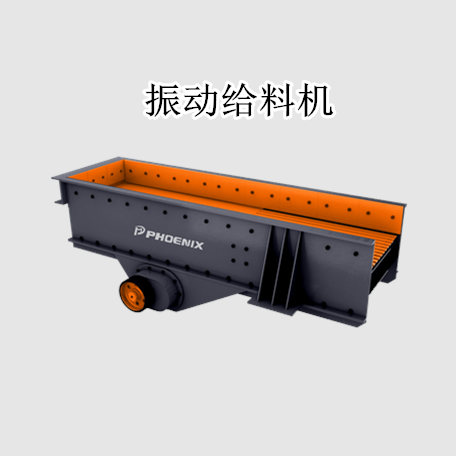

振动喂料机系列
振动给料机特点：
处理能力强
设备采用高振动频率的的双偏心轴激振器，性能稳定，激振力强；配合二段阶梯式篦条，
使给料更快更顺畅，大大提高了设备给料能力。
给料可调控
设备采用电机和皮带轮驱动，可配备变频控制器，用于控制调节设备给料量，调控精准，
确保后续设备安全稳定运行。
维护成本低
设备结构紧凑，安装尺寸小，给料箱主要受力部位及护板材质升级，改善了槽体磨损，降
低维护量。蓖条采用高锰钢铸造，结构承载能力更强，寿命更长。
优化生产线工艺
设备配备给料篦条，可以对给料物料进行预筛分，同时还可以根据生产线工艺要求，调节
给料篦条间隙，优化生产线工艺，提高生产效率。

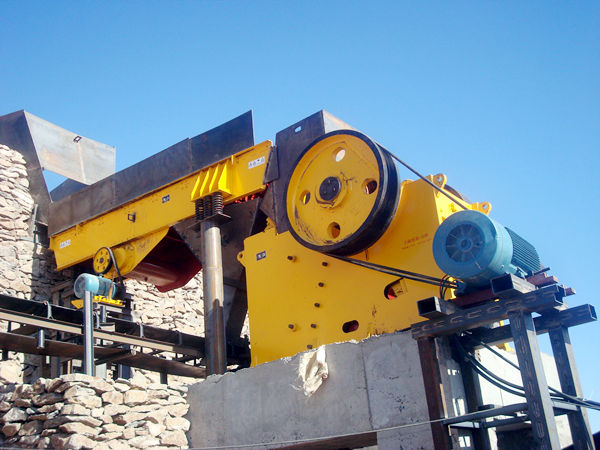

PE颚式破碎机
颚式破碎机特点：
PE颚式破碎机主要用于对各种矿石和大块物料的中等粒度破碎，也可用于生产路基所需石料以及建筑用的石子骨料。工作时，电动机通过皮带轮带动偏心轴旋转使动颚周期性的靠近、离开定颚，从而对物料进行挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从排料口排出。本公司生产的PE颚式破碎机具有破碎比大、产品粒度均匀、结构简单、操作维护方便、运营费用经济等特点。广泛应用于冶金、煤矿、选矿、建材、化工等行业，破碎抗压强度不超过320兆帕的各种物料。此外重型偏心轴采用锻坯进行加工，使PE系列颚式破碎机具有超凡的可靠性。
结构稳定 性能可靠
轴承座采用整体式铸钢结构，避免两片式轴承室给机架带来的不必要负担，提高整机结构的稳定性。此外重型偏心轴采用锻坯进行加工，使PE系列颚式破碎机具有超凡的可靠性。
2)二破机组（SD44深腔单缸圆锥式破碎机+HD53*2单缸圆锥式破碎机）：

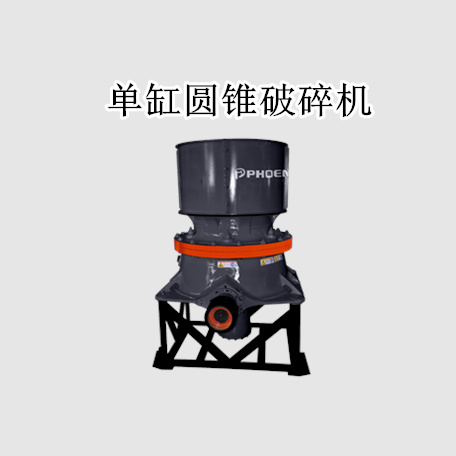

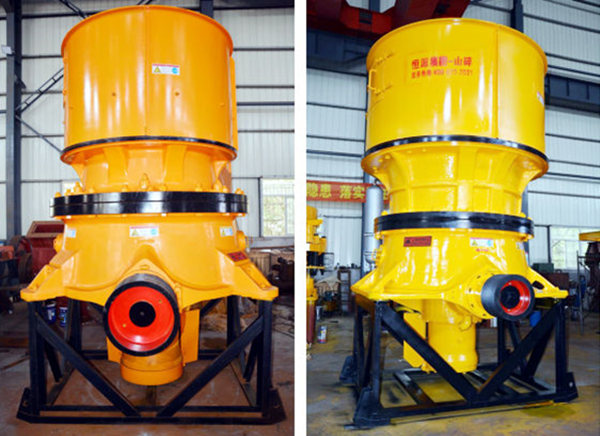

单缸圆锥破碎机特点：
生产效率高承载能力强
单缸圆锥破碎机，将圆锥破碎机的“理论悬点”实物化，使得主轴的受力结构大幅优化。传统圆锥破碎机的转子，仅仅为悬臂结构；单缸圆锥破碎机的转子，由于理论悬点的实物化，使得破碎力获得显著增强。
与传统弹簧圆锥、多缸圆锥比较，单缸圆锥破碎机的破碎效率高出15%左右，出料粒形好。
生产调节极为便捷
单缸圆锥破碎机采用了底部液压缸结构，抛弃了任何外挂部件。底部液压缸结构，使得圆锥破的排料口调节非常便捷。即便是工作运行状态，也能够通过控制按钮，对排料口进行快速的调整。也可以通过液晶控制面板，通过输入方式，自动完成排料口大小的设定。
全自动控制生产过程
全自动控制系统提供手动控制、恒定排料口控制、恒定功率控制等多种运转模式供选择；
易于维护运行成本低
设备结构简单，所有维修工作都可在取下上机架后完成，这不仅让检查、检修更方便，同时使维护成本更低。
多腔型适应多种工艺需求
有多种标准破碎腔型可供选择，偏心距也可灵活变化。根据不同的生产工艺，可配备合适的破碎腔型和偏心距，实现破碎需求。

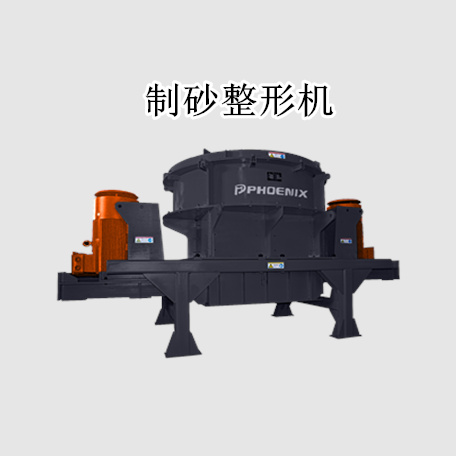

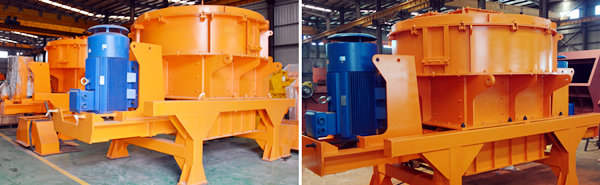

3)立轴冲击破机组(HB1200*2立轴冲击破)：
优异的整型功能
高转速冲击特性，在涡旋破碎过程中，石料获得多角度冲击破碎，从而获得非常优异的整型效果，各地区均有我司大型冲击式整型机运行数年，可现场参观；
耐磨件精密铸造，使用寿命长
我司下属沪东铸造厂，自行生产铸造耐磨件，在保证耐磨件品质的基础上，使用寿命超长。
低噪音、低振动、粉尘少、符合环保要求
我司冲击式破碎机转子的制造过程中，采用了高速动平衡设备，对转子进行了动平衡修正，确保了转子在高速运行过程中的稳定和可靠，振动幅度非常轻微。
在物料投入口的两侧，安装有空气循环装置，使转子旋转所产生的风，在循环装置内循环，以减少排到外面的灰尘量。高速旋转的转子，由于调整了平衡，从而实现了低噪音，低振动。
数百台应用案例
HB系列冲击式整型机，伴随我司大量的圆锥破碎机配套，获得了极为广泛的应用。经过多年的经验积累和技术改进，已经达到了非常稳定、可靠的运行状态；

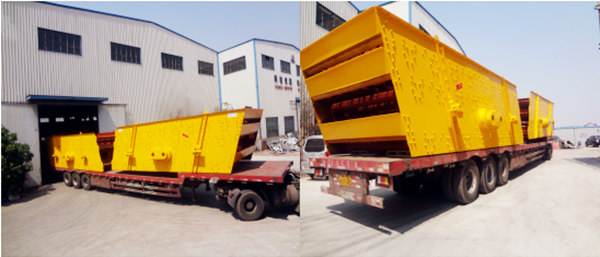

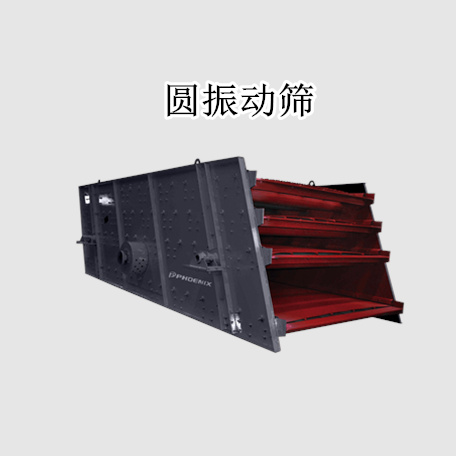

4)除泥筛+分级筛+成品筛分机组（3YKA2475振动筛）：
振动筛是破碎生产线建立起环破碎系统的重要部分，振动筛的筛分效率与可靠性甚至直接决定了整条生产线的产能。
采用新型YKA系列圆振动筛，不仅具有最高筛分效率，还具有先进的维护便捷性。
本公司的YKA系列振动筛具有以下优势：
激振力强且便于调节
该项目筛采用的3YKA2475振动筛，采用强力双激振器结构，可以获得强大的激振力，通过调节偏心块，快速调整振动筛的振幅和激振力。
曲面筛网、筛面无压条
YKA系列振动筛，优化了筛箱结构，筛网通过两侧的涨紧板固定，筛面没有压条，筛面呈现曲面状态。因此，物料可以在曲面筛网快速分散，且无阻碍运行，获得高效率筛分效果；
筛面没有压条，使得筛网的更换非常便捷，无须人员爬进筛箱拆装螺栓，更换筛网快速；
万向节联轴器
采用万向节联轴器，使得振动筛的轴承受力获得大幅优化，轴承使用寿命超长，难以损坏。
玄武岩四川地区其它主要案例：
1、洪雅某矿业有限公司2条200吨/小时玄武岩生产线；
2、成都某采石厂1条180吨/小时铁路道砟和公路面料套打 生产线；
3、峨眉某矿业有限公司1条200吨/小时玄武岩生产线；
4、四川某矿业有限公司1条200吨/小时玄武岩生产线；
5、峨眉某玄武岩加工厂1条150吨/小时玄武岩生产线；
6、沐川某矿业有限公司1条350吨/小时玄武岩生产线；
