机制砂生产线中破碎机设备的配置选型和方案设计
导读:随着国家对砂石开采越来越严格,机制砂的需求量猛增,今天介绍一下如何组建一条时产300吨的鹅卵石机制砂生产线,以及生产线中的破碎机设备配置机型如何选择和整条制砂生产线工艺方案如何设计等问题。
一、机制砂生产线基本概况:
生产线物料类型为鹅卵石,属于河砂料,鹅卵石的主要成分是二氧化硅,二氧化硅的莫氏硬度为7左右,95%以上的二氧化硅(SiO2)表面光洁度98%,抗压强度在600Kg/M2以上,莫氏硬度7~8。

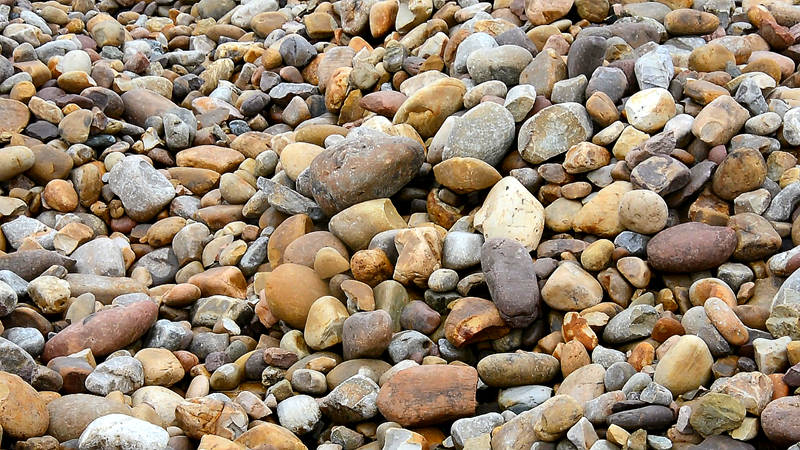

图:鹅卵石原料
本条机制砂生产线产量在300吨/小时左右,四种出料分别为:0-3mm(精品洗净砂,杂质少),0-5mm(普通砂),5-8mm(粗砂),10-25mm(需再加工,可增加皮带输送机进入闭环式破碎系统继续制砂作业)。
图:机制砂成品料
二、机制砂生产线设备推荐型号配置(表一):
序号 | 推荐设备名称 | 设备型号、规格 | 功率(KW) | 数量 |
1 | 悬挂喂料机 | GZG1253 | 1.5*2=3 | 1 |
2 | 悬挂喂料机 | GZG1003 | 1.1*2*2=4.4 | 2 |
3 | 颚式破碎机 | PE600*900 | 75*2=150 | 2 |
4 | 复合圆锥破碎机 | PYFB1321 | 160*2=320 | 2 |
5 | 整形机 | HB1200 | 160*2=320 | 1 |
6 | 圆振动筛 | 2YK2170 | 30*2=60 | 2 |
7 | 圆振动筛 | 3YK2170 | 30*2=60 | 2 |
8 | 螺旋式洗砂机 | XL-915 | 11 | 1 |
9 | 集中电控 | 总装机容量 | 928.4 | 1 |
三、机制砂生产线设备配置选型推荐:
1、悬挂式喂料机(GZG系列)
1.1、设备概述:
悬挂式喂料机也叫“悬挂式给料机”或“震动喂料机”,它能把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去的一种设备。在砂石生产线中可为破碎机械连续均匀地喂料,并对物料进行粗筛分,广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎筛分联合设备中,主要功能是为下道工序递给矿石和岩石。

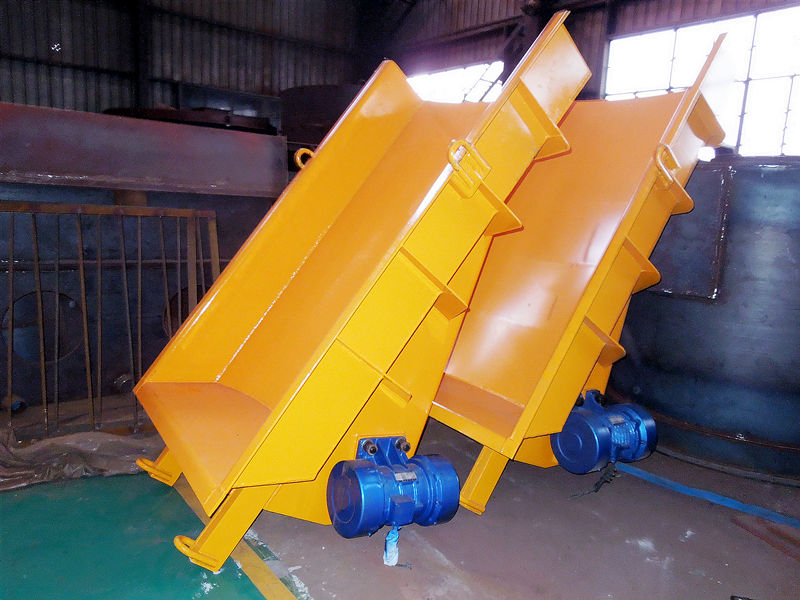

图:悬挂喂料机
1.2、悬挂给料机工作原理
GZG型振动给料机主要由振动机架、振动电动机、弹簧、支承座及耐磨衬板等组成。由于振动电动机的启动,使机架在支承弹簧上作强制振动,物料则以此振动为动力,在料槽上作滑动及抛掷运动,从而使物料前移而达到给料目的。
附视频,点击观看:给料机工作原理
1.3、悬挂喂料机技术参数:
设备名称 | 悬挂喂料机 | 悬挂喂料机 |
设备型号 | GZG-1253 | GZG-1003 |
最大进料 | 350mm | 300mm |
处理能力 | 300-460t/h | 270-380t/h |
电机功率 | 1.5 kw *2 | 1.1 kw *2 |
设备数量 | 1台 | 2台 |
1.4、悬挂喂料机现场安装图片
图:悬挂喂料机现场
2、颚式破碎机(PE系列)
2.1、设备概述:
颚式破碎机简称“颚破”、“颚破机”、“鄂破”等,PE系列的颚式破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等优点。颚破被广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,颚破能破碎抗压强度不超过320兆帕的各种物料,作为第一道破碎(头破)的主要设备,其应用非常广泛很受用户的青睐。

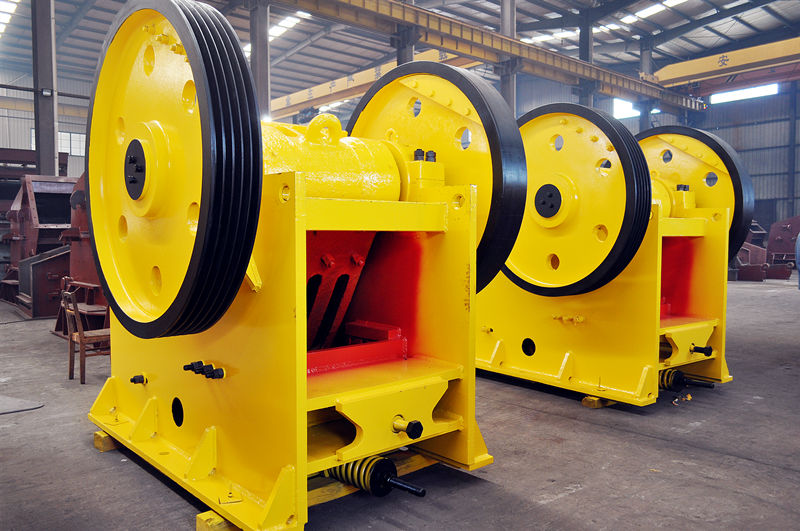

图:颚式破碎机
2.2、颚式破碎机工作原理
颚破工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被挤压碎或劈碎,以达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出,从而达到破碎物料的要求。
附视频,点击观看:颚式破碎机工作原理
2.3、PE600*900颚破技术参数
设备名称 | 颚式破碎机 |
设备型号 | PE-600*900 |
最大进料尺寸 | 500mm |
出料口调节范围 | 60-160mm |
颚破处理能力 | 50-150t/h |
设备外形尺寸 | 2520*1840*2320mm |
电机功率 | 75kw |
理论重量 | 15.5t |
使用数量 | 2台 |
2.4、颚式破碎机现场安装图片

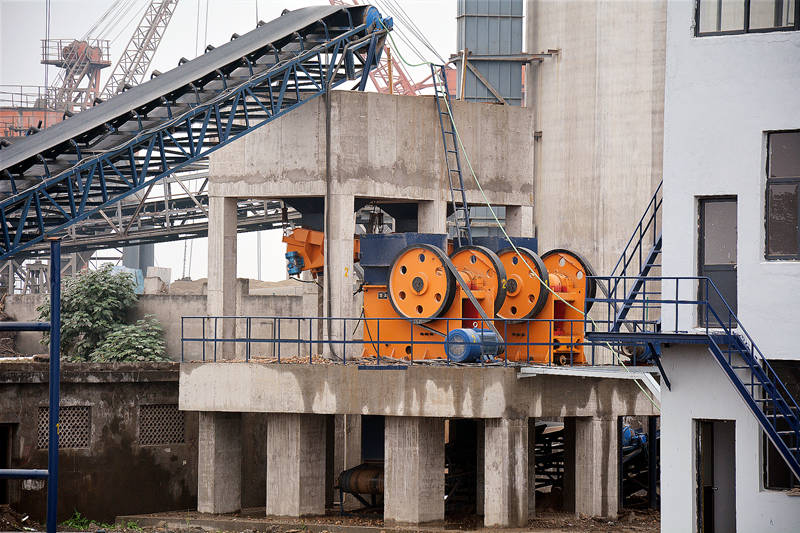

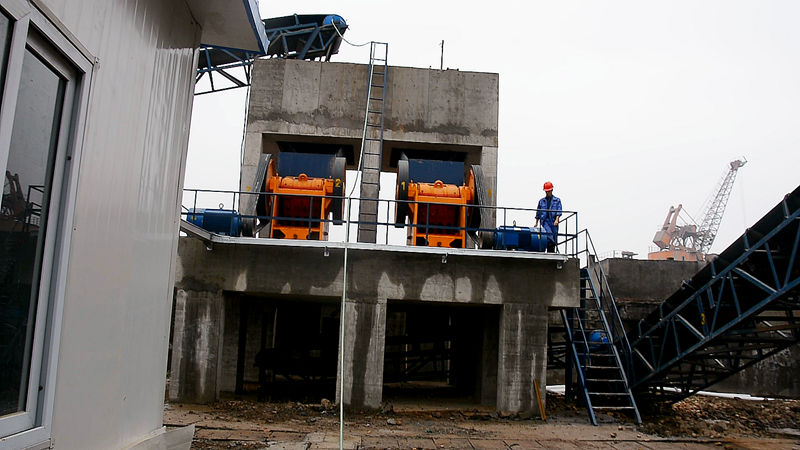

图:颚式破碎机现场
3、复合圆锥破碎机(PYF系列)
3.1、设备概述:
圆锥破碎机简称“圆锥破”,复合圆锥破是典型的层压式原理破碎机,通过对物料的挤压使其破碎,设备可被广泛应用于冶金、建筑、筑路、化工、建材工业中去,圆锥破适用于破碎坚硬与中硬等矿石、鹅卵石或其它岩石类。如铁矿石、石灰石、石英、花岗岩、水泥熟料等,其破碎范围比较广泛。
图:复合圆锥破碎机
3.2、圆锥破碎机工作原理:
在圆锥破碎机工作时,电动机通过水平轴和一对伞形齿轮带动偏心轴套旋转,破碎圆锥轴心线在偏心轴套的运动下做旋摆运动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使矿石在破碎腔内不断地受到挤压和弯曲而被破碎。
附视频,点击观看:复合圆锥破碎机工作原理
3.3、PYF1300圆锥破碎机技术参数
设备名称 | 复合圆锥破碎机 |
设备型号 | PYF1321 |
最大进料尺寸 | 178mm |
处理能力 | 132-253t/h |
电机功率 | 160kw |
理论重量 | 23t |
数量 | 2台 |
3.4、圆锥破碎机现场安装图片

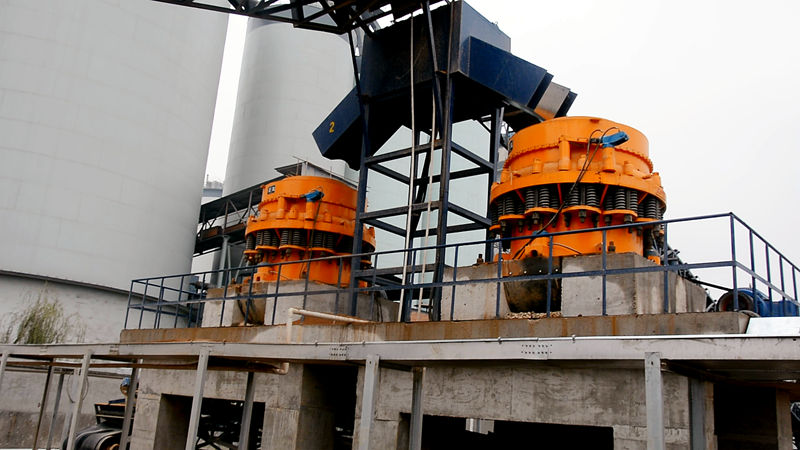

图:圆锥破碎机现场
4、圆振动筛(YK双层筛系列)
4.1、设备概述:
圆振动筛简称“振动筛”或“圆振筛”,设备运行为圆运动,是专门为采石场筛分料石设计的,也可供选煤、选矿、建材、电力及化工部门作产品分级用,是破碎生产线中必不可少的配套设备,振动筛具有结构合理,激振力强,振动噪音小,易于维修,坚固耐用等特点。

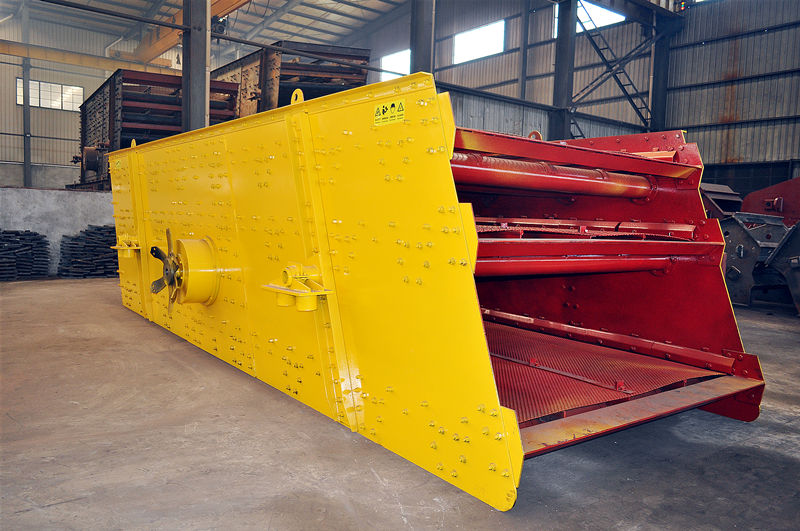

图:圆振动筛
4.2、圆振动筛工作原理:
圆振动筛是一个以筛箱、激振器等可动部分为质量,以金属螺旋弹簧为弹性元件,以激振器为激振机构的单质量强迫振动系统的筛分设备。电机通过皮带轮驱动激振器、偏心轴与偏心块高速度旋转产生强大的的离心力,使筛箱作强制的、连续的圆运动,物料则随筛箱在倾斜的筛面上作连续的抛掷运动,抛起时分层落下时颗粒透筛,周而复始的完成了粒度的分级筛分过程。
附视频,点击观看:振动筛工作原理
4.3、2YK2170振动筛技术参数
设备名称 | 振动筛 | 振动筛 |
设备型号 | 2YK2170 | 3YK2170 |
处理能力 | 100-400t/h | 100-400t/h |
筛面尺寸 | 2100mmx7000mm | 2100mmx7000mm |
最大进料 | 250mm | 250mm |
电机功率 | 30kw | 30kw |
理论重量 | 9.6t | 10.6t |
使用数量 | 2台 | 2台 |
4.4、YK振动筛现场安装图片

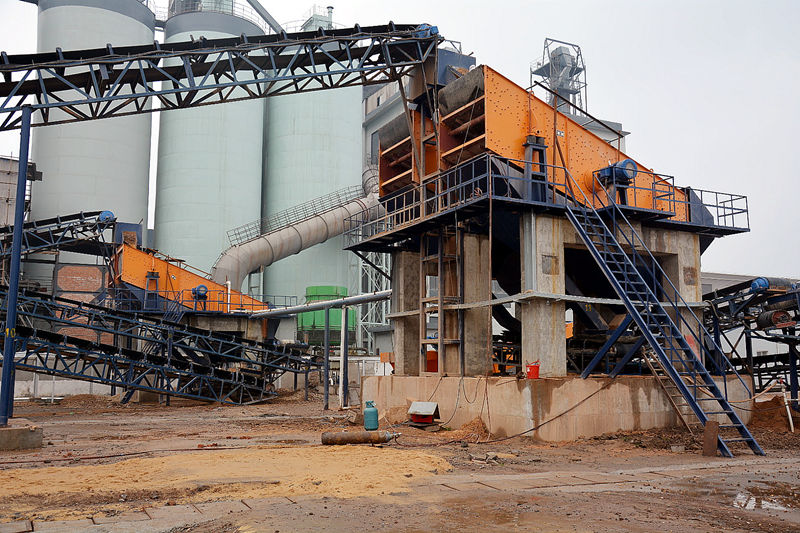

图:圆振动筛现场
5、制砂整形机(HB系列)
5.1、设备概述:
制砂整形机也称“整形机”或“砂石料整形机”,我司生产的HB系列砂石整形机是在引用结合国外技术,在PCL砂石整形机基础上研发生产的。设备具有产量高、能耗低的优点。比较适用于抗压强度在300兆帕以下的各种砂石、矿石和岩石物料,还可根据用户要求不同,选用不同转子转速和不同电机功率的组合来满足用户不同的需求。采用双电机对称传动设计,避免了单电机对主轴和轴承的单边受力工作,更好的保证了主轴和轴承在运转过程中受力均匀。

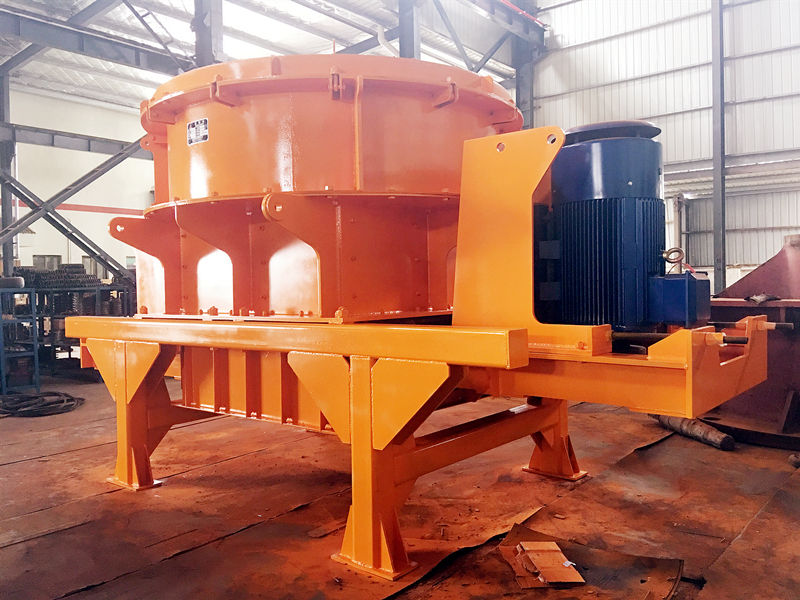

图:制砂整形机
5.2、制砂整形机工作原理
HB系列整形机由本体、进料管、料衬架、轴系、转子及电机组成。在物料入口两侧安装有空气循环装置,使转子旋转所产生的风及粉尘在机器内部循环,以减少粉尘污染。而高速旋转的转子,由于精确地调整了平衡,从而实现了低噪音、低振动,由于采用了特殊的耐磨件,其转子内的易损件寿命长。在改变转子转速的条件下,很方便的改成“石打铁”的制砂机,整形机绝大多数零部件可以和HX系列制砂机通用互换。由于整形机为高转速设备,该设备配有干油润滑方式,均配备SKF轴承,使该设备保持很好的运行平稳性。
附视频,点击观看:制砂整形机工作原理
5.3、HB制砂整形机技术参数
序号 | 制砂整形机规格参数选项 | 技术参数数据 | ||
1 | 整形机制造厂家名称 | 上海恒源冶金设备有限公司 | ||
2 | 制砂机型号及规格 | 制砂整形机HB-1000 | ||
3 | 进料口尺寸(mm) | 600×510mm | ||
4 | 最大允许入料粒度(mm) | 400×400×400mm | ||
5 | 最大允许入料水分(%) | 1.5% | ||
6 | 出料粒度(mm) | ≤35mm | ||
7 | 生产能力 (通过量) | 最大(t/h) | 300t/h | |
平均(t/h) | 200t/h | |||
8 | 需要功率(kW) | 320kW | ||
9 | 转子尺寸(mm) | φ1200mm | ||
10 | 转子的圆周速度(m/s) | 70m/s | ||
11 | 转子各单体材质、数量(描述) | 轴40Cr调质,一件 | ||
12 | 转子主轴承型号 | NU2326/C5,6326/C3 | ||
13 | 传动 装置 |
传动形式 | 三角皮带传动 | |
带轮规格(直径及轮宽)(mm) | φ495×238.2 mm | |||
带型及带数 | 窄V带 | |||
15 | 驱动 电机 |
型号 | Y2-355M1-6 | |
功率(kW) | 160KW×2 | |||
电压(V) | 380V | |||
转速(r/min) | 990r/min | |||
防护等级 | IP54 | |||
绝缘等级 | F级 | |||
16 | 主要部件的重量 | 转子(t) | 1.002t | |
17 | 最大检修重量(kg) | 2.5t | ||
机器外形尺寸(m) | 5.2×2.88×3.12 m | |||
机器重量(不包括电动机)(t) | 15.5 t | |||
破碎机基本结构(描述) | 壳体为螺栓连接件件,转子为装配件,传动方式为三角皮带传动。 | |||
18 | 主机的质量要求和技术标准以及质量保证措施 | 所有主、关零件均严格按国家标准和图纸要求加工,并有质检员严格把关。 | ||
19 | 各磨损件的使用寿命 | 对通常的石灰石本机外刀片的寿命能达到1000小时,内刀片的寿命能达到2000小时,(250天/年,每天8小时),如石料含硅量过高,会以几何倍数增加磨损。 | ||
20 | 数量 | 1台 |
5.4、制砂整形机现场安装图片
图:制砂整形机现场
6、螺旋洗砂机(XL系列)
6.1、设备概述:
螺旋洗砂机简称“螺旋洗”或“洗砂机”,其结构构造为两个螺旋形状的转子在箱体内,可分为单螺旋洗砂机和双螺旋洗砂机;螺旋洗砂机是适用于建筑工地、砂石厂、水电站混凝土大坝工地、邮电电杆厂等单位砂石及铸造用“七0”砂,玻璃厂石英砂及油井回填用压力砂的洗选、分级和脱水等。

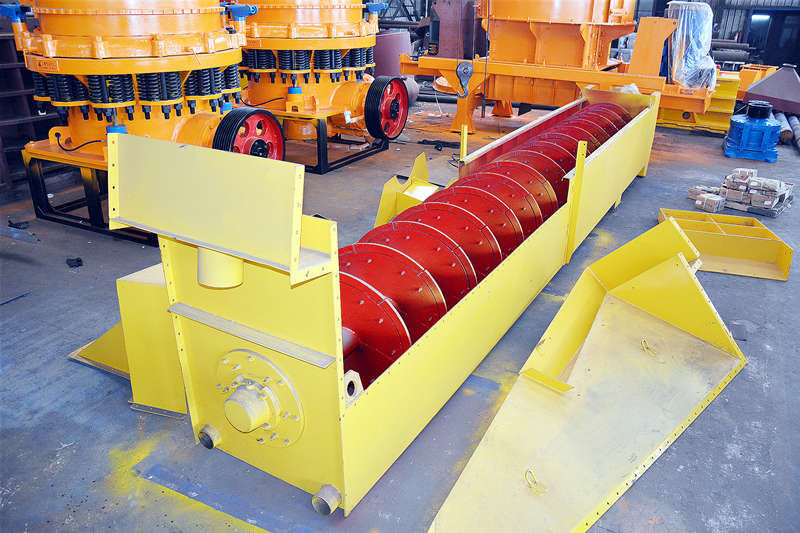

图:螺旋洗砂机
6.2、螺旋洗砂机工作原理
螺旋洗砂机按15°倾斜角度布置安装,水槽下部是由三边堰板包围形成一个沉淀池,螺旋头部没入沉淀池内,螺旋由电动机经过减速机驱动连续旋转,由沉淀池底部多孔板给入清洗水,该设备兼有清洗、脱水、分级三种功能。
清洗:砂石从给料箱进入沉淀池,在转动着的螺旋叶片作用下,使砂石翻滚并互相研磨,除去覆盖砂石表面的杂质,同时破坏包复砂粒的水汽层,以利于脱水。由多孔板进入的清洗水形成上升水流,将比重小的异物带到水面溢出堰外,完成清洗作用。
脱水:比重较大的颗粒沉入槽底,在槽底弯板一边,由螺旋叶片将砂石向上推进。由于水槽长度超出底部水平线有一个合适的长度,在向上推进过程中,除去砂石中多余水份,脱出的水从水槽底另一侧排水沟流入沉淀池,砂石则从水槽上端槽底排料口排出。
分级:是借助于固体颗粒大小不同和比重不同,造成在液体中沉降速度也不同的原理。细砂粒浮游在表面后在水中成溢流出,而粗料砂粒沉于槽底,通过螺旋推向上部排出进行机械分级的作业。
6.3、螺旋洗砂机技术参数
设备名称 | 螺旋式洗砂机 |
设备型号 | XL-915 |
最大进料粒度 | 10mm |
处理能力 | 100t/h |
外形尺寸 | 8500*2810*3600mm |
电机功率 | 11kw |
理论重量 | 6.27t |
使用数量 | 1台 |
6.4、螺旋洗砂机现场安装图片

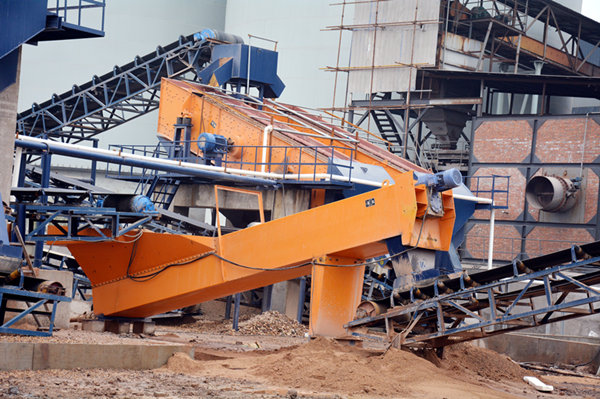

图:螺旋洗砂机现场

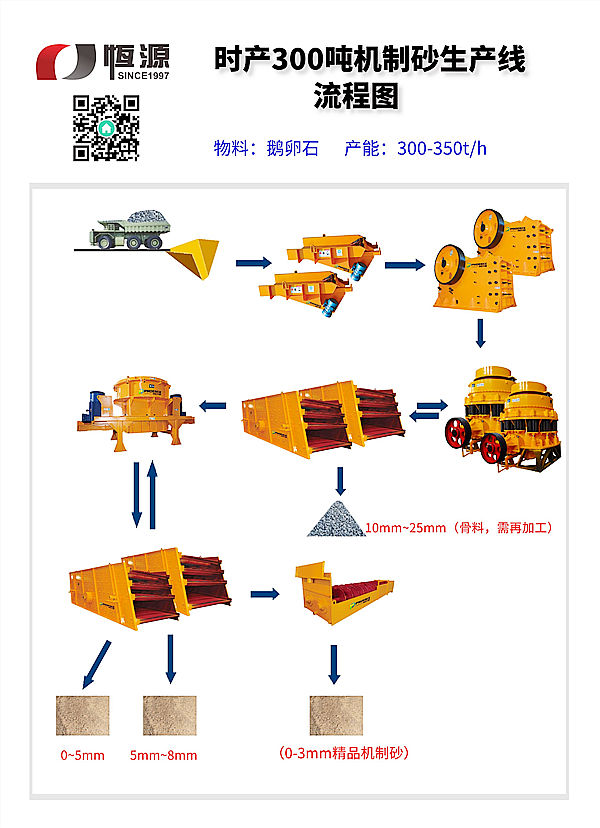

四、时产300吨机制砂生产线工艺流程图
五、机制砂生产线设计方案流程介绍
本生产线流程是先由卡车往料仓内倒入鹅卵石原料,进入到GZG1253悬挂喂料机内,振动输送至两台PE600*900颚式破碎机内进行粗碎作业,颚破排料口排出60mm-160mm的粗破料,通过皮带输送机输送至2台PYF圆锥破碎机内进行二次层压破碎,得出16mm-38mm的半成品物料,再通过皮带输送机输送至2台3YK2170振动筛内进行物料分级筛选,一部分筛选料输送至HB1000制砂机中进行制砂作业,另一部分料再次进入闭环系统输送至圆锥破进行再次粉碎,直至达到需要的粒度。还有一部分10-25mm的直接输送至堆场作为骨料物料。
制砂机排料口的成品物料通过皮带输送机输送至两台2YK-2170进行细筛分分级作业,分别筛选出0-5mm(普通砂)和5-8mm(粗砂),在末端输送至螺旋洗砂机进行洗沙作业,得出0-3(精品砂)。

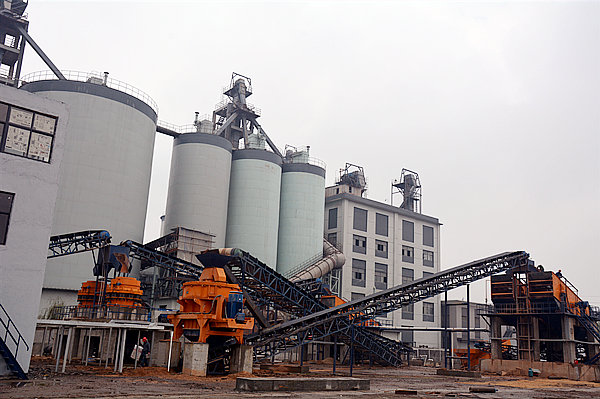

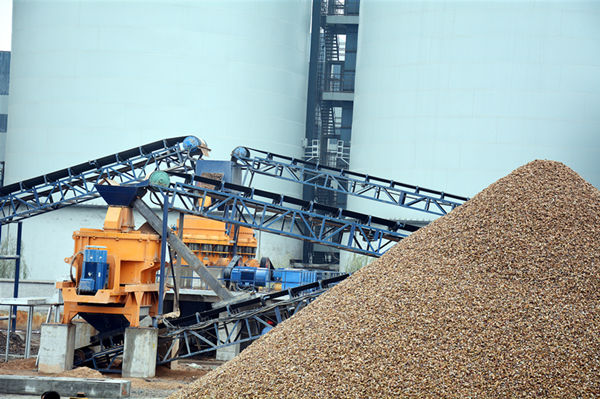

图:机制砂生产线现场
六、整套机制砂生产线设备的保修条款
1、设备安装责任划分
(1)、由厂家提供平面布置图、土建基础图、设备安装图(在设备进场时提供);
(2)、厂家负责免费指导安装调试,用户负责土建工程、设备安装的原辅材料、起重设备及人工费用、照明设施、电线、电缆;
2、设备保修条款
(1)、本司全面执行国家对产品质量服务的有关要求,对本司产品质量一年内实行“三包”(包修、包换、包退)、“三保”(保证产品质量、保证信守合同、保证优质服务)政策。主机设备保修壹年,皮带机、电器保修半年。
(2)、随时解决用户反馈的问题。国内客户保障24小时内解决问题,如果有电话解决不了的问题,本司保证48小时之内派出技术人员赶赴现场(国内),服务结果请用户签字确认,并形成服务档案。
以上就是时产300吨的机制砂生产线中运用到的破碎机设备和制砂机设备配置选型方案,上海恒源冶金设备有限公司是一家具有20多年丰富经验的矿山破碎机生产制造企业,生产各种类型的制砂机机设备和石料破碎筛分生产线联合设备,同时也给用户免费设计和优化各种砂石生产线方案,公司技术人员会根据用户实际情况来科学配置,让生产线投资小、回本快、利润大、更环保,达到预期的效果。
作为专业的破碎机、制砂机设备厂家,我们生产的砂石设备型号全,并量身为用户设计生产线方案,合理搭配设备,能保障用户高收益、高回报,详细的其他碎石生产线搭配方案和选型标准,欢迎随时免费在线咨询。如果您想知道一条机制砂生产线设备价格多少,可拨打本司产品服务热线或通过网站留言询价。
作为专业的破碎机、制砂机设备厂家,我们生产的砂石设备型号全,并量身为用户设计生产线方案,合理搭配设备,能保障用户高收益、高回报,详细的其他碎石生产线搭配方案和选型标准,欢迎随时免费在线咨询。如果您想知道一条机制砂生产线设备价格多少,可拨打本司产品服务热线或通过网站留言询价。
【友情提醒】如果你想组建一条机制砂生产线,完全不懂怕被人“坑”的话,在选购设备时遵循以下几个原则:
1、选择新型的设备,落后的设备不要选,多了解市场上较新的新型制砂机产品;
2、选择环保节能、符合自身产量标准的制砂设备;多了解砂石设备的参数,比如产品适用的产量、配套电机的功率、设备的结构等产品信息;
3、一定要选择经验丰富的破碎机实体生产厂家购买设备,小厂和皮包公司千万别选,只有选择有实力的破碎机械生产厂家,售后服务才能得到保障,在购买设备后期作业中遇到任何问题,实体厂家都可以免费为客户提供解决方案;
4、注意那些宣传购买设备能保证用户获得很高利润的厂家,任何设备都不可能完美的,免费试机等都是宣传手段而已。
