碎石筛分成套设备 工艺流程简介及主要设备技术
180-200t/h碎石筛分成套设备 工艺流程简介及主要设备技术参数
上海恒源公司设计、生产制造的180-200t/h碎石筛分成套设备集振动喂料、初级破碎、反击破碎、筛分、输送和集中电控为一体,具有配置精良、结构先进、流程简洁、工作可靠、使用方便等优点。现将整套设备工艺流程及主要设备技术参数和特点做一下简要介绍:
1、大料斗
起收集物料作用,需破碎物料通过大料斗进入整套破碎系统进行加工。该容积10m3,底层为低锰耐磨钢板,侧板为Q235钢板,料斗背面用槽钢作骨架,具有坚固、耐磨等优点。
2、振动喂料机ZSW-490*110
本机料槽尺寸490×110mm,最大进料粒度580mm,处理能力120-280t/h,两侧有导料槽装置,电机功率15KW,主轴转速:350~800r/min,三角皮带传动,具有振动平稳,工作可靠、连续工作时间长等特点。主要作用是为碎石机械清除废料、连续、均匀喂料,从而提高碎石产品的质量和产量。
3、颚式破碎机PE-800*1060
本机进料尺寸800×1060mm,最大进料粒度640mm,排料口调整范围120-200mm,处理能力130-228t/h,偏心轴转速250r/min,电机功率110KW,机器单重30吨,可破碎抗压强度不超过320兆帕的各种石料,具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运作费用经济等特点。在本系统中起初级破碎作用,前面和震动喂料机出口连接,破碎后的石块由其下端排出到皮带输送机上,通过输送进入下一级破碎程序。
4、反击式破碎机PF-1214
本机用于破碎抗压强度不超过320兆帕的硬岩石料,最大进料粒度350mm,重量18吨,电机功率:132-160KW,单机生产能力100-160t/h,其特性为破碎比大,破碎效率高,产品形状呈立方体,成品料针片状含量低于15%,适用于对成品料粒径规格要求比较高的破碎。本系统中配置2台PF-1214反击破作为二级破碎,起到对初级破碎后的石块进行再破碎、整形的作用。

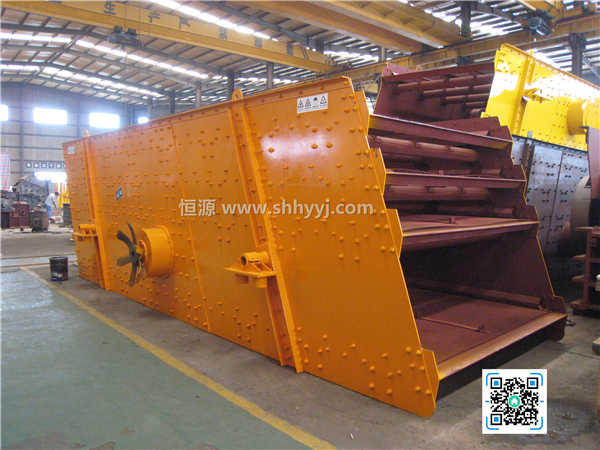

5、振动筛4YK-1854
本机用于对二级破碎后的石料进行筛分,筛面层数4层,筛面规格1800×5400,处理能力150-250t/h,可筛分4-5种规格石料,振动频率16.2HZ,筛面倾角20°,电机功率30KW。它具有结构先进、激振力强、振动嗓音小、易维修、坚固、耐用、筛分干净等优点。
6、皮带输送机
主要用于各设备间的物料运输,我司皮带输送机采用的是槽钢框架式,传送为减速齿轮、链条带动,胶带选用的是国内名牌无接头环型胶带。具有输送量大、结构简单、维修方便、部件标准化、故障率低、耐用、移动方便等特点。
8、电器控制系统
整个成套设备的运行全部由集中电器控制系统操作,安装有正常运行,故障发生指示屏。电器原件全部选用上海人民电器集团公司名优产品,电控柜,操作台外壳经过防腐处理,且由机械剪、折、拼装而成,所有电器原件布置、安装、保持足够的间隙距离,保证电器在正常运转情况下所产生的电弧和热量、不影响电器原件的性能,具有安全、可靠、使用寿命长的特点。
