一、项目概况
1、项目背景:
总计路线总长度约为76公里,道路标准为DS4(沥青混凝土砂石路)。路面宽度:村镇段为14米,正常段为7米。道路结构层为15cm/25cm天然砾石底基层,20cm级配碎石基层,5cm沥青双表处面层(将变更为沥青混凝土),桥梁共4座,涵洞共168座。道路海拔约2880米,项目的第一段自起点向西延伸1300米,所经之处地势高低起伏,但海拔高度与起点相似。
2、自然条件:
气象条件:路线区域属于亚热带干燥气候区,全年气候温和,一年分为雨季和旱季,日照充足每年8-10月为大雨季,2-4月为小雨季,由于不同季节和地区降雨不均,易出现局部干旱,气温范围为9.7℃-25.5℃,年平均温度为16℃。
3、水文条件:根据多方水文调查,地下水位埋深较深。
4、地质条件:项目沿线根据各方面勘察,均为砂土及风化岩层地质。而整个项目所经地区的总体气候条件差异较大。全年气温受海拔高度影响;高海拔地区年平均气温约12℃,而低洼地区气温则在25至35℃区间。项目所经地区自六月起进入雨季,持续至9月末,年平均降雨量为1119mm。六月至九月期间的平均降雨量在144mm至325mm区间。据记载,十二月至次年二月之间的最低降雨量在4mm至7.2mm区间变化。
二、技术方案
1、设计依据
设备各功能部件均不低于国家标准和行业标准。
2、产品设计技术指标
设备设计总目标:达到国内先进水平,部分设备达到国际先进水平。
50-70吨/小时生产能力的制砂机数量:3台、矿粉机数量:2台

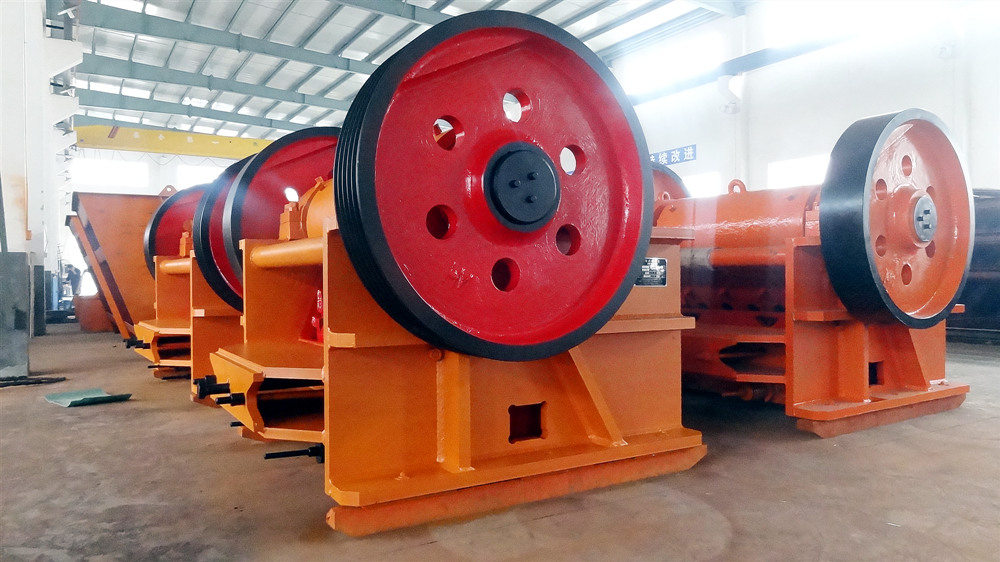

3、其它破碎机生产设备主要技术参数及要求:

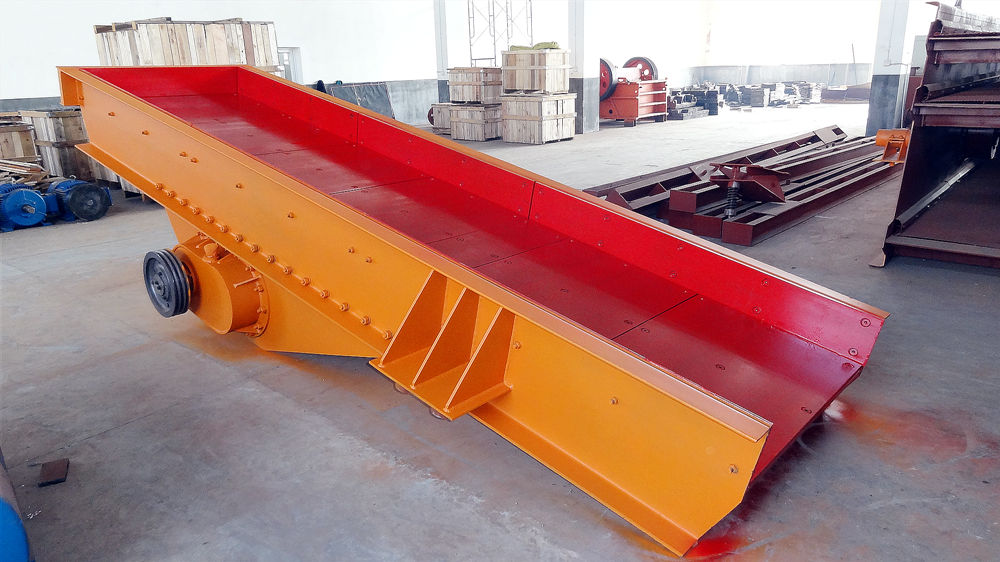

图1:喂料机
(1)喂料机:
1、功率:2×2.2KW。
2、最大进料尺寸:450mm。
3、料槽尺寸:1800mm×900mm
4、产量:80-140t/h
5、给料仓容积:15立方米

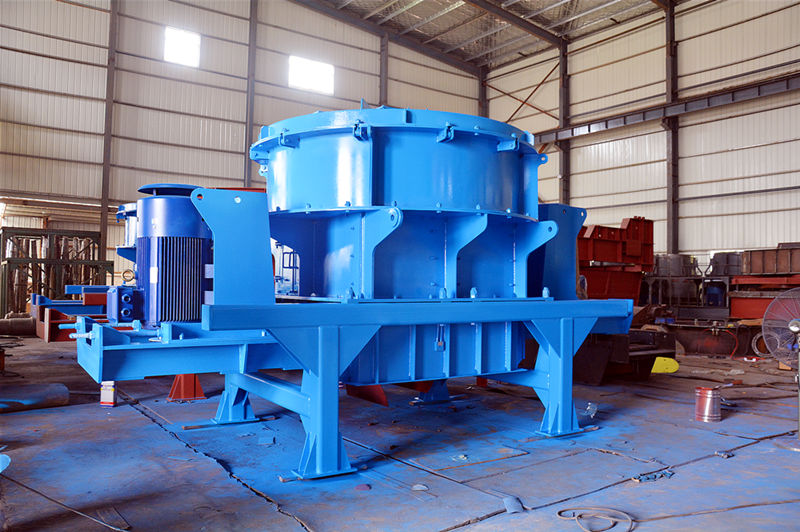

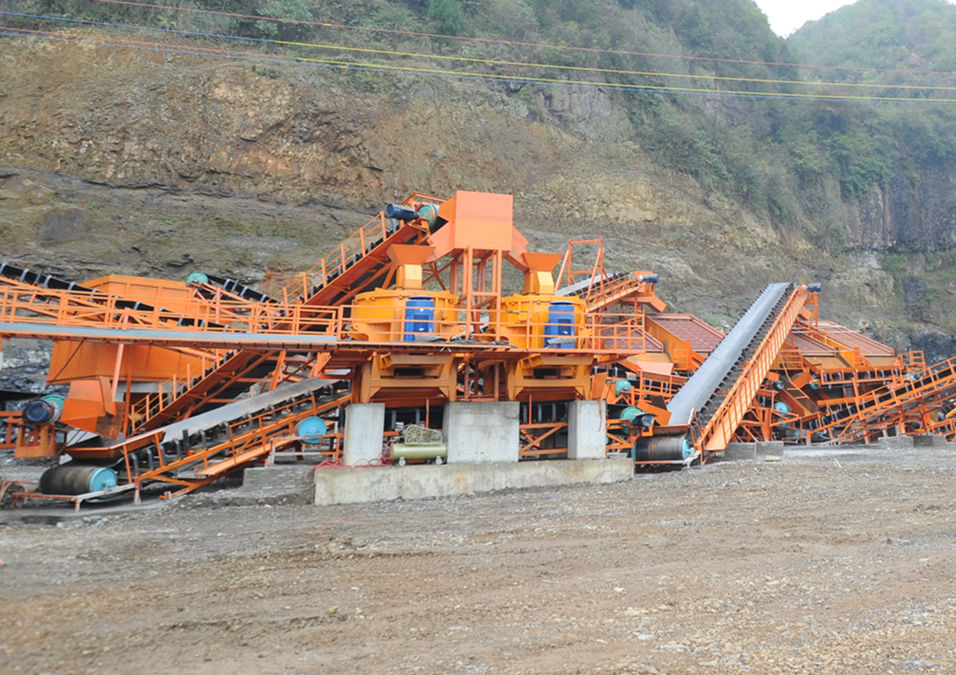

图2:高效制砂机
(2)高效制砂机(50~70t/h制砂机主要技术参数):
1、主机功率:2×132KW
2、最大进料尺寸:40mm
3、液压站:CP029J
4、稀油润滑站:C1296S
5、成品砂产量:70t/h
6、双油泵功率:2×0.31KW
7、油箱加热器功率:2KW

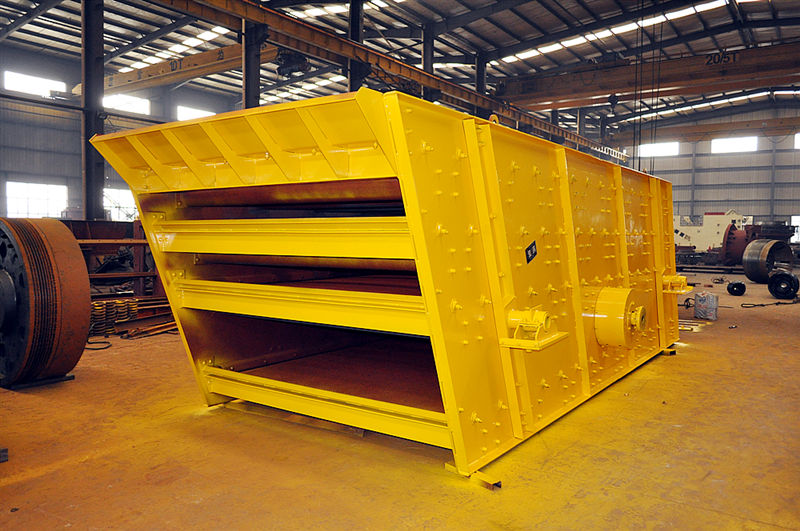

图3:振动筛
(3)振动筛:
1、功率:18.5KW
2、筛网面积:7.2㎡
3、筛面层数:3层
4、最大进料尺寸:400mm
5、外形尺寸:6000×2500×3500(mm)
6、筛分能力:50-240t/h

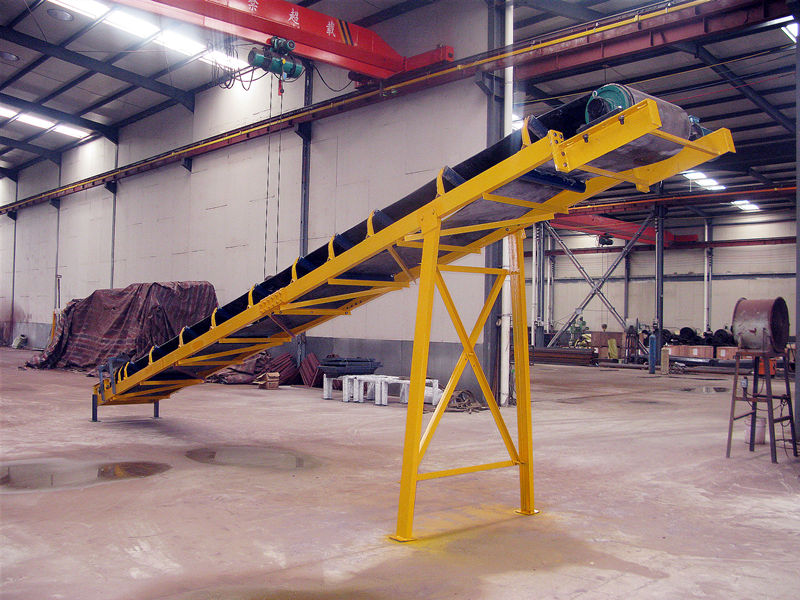

图4:皮带输送机
(4)皮带输送机(4条):
1、长度:18m,
2、功率4×7.5KW

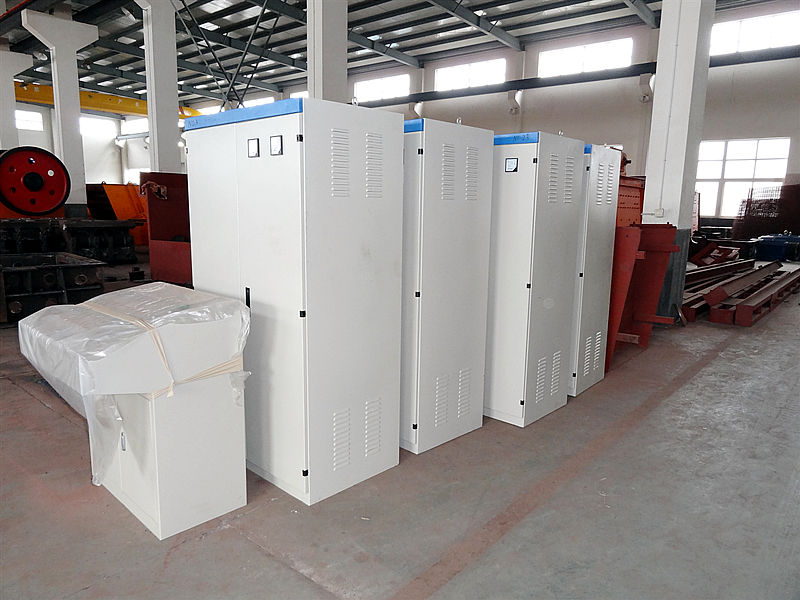

图5:电器控制柜
(5)电器控制柜:
选用知名品牌电器元件,主机配备变频器启动,带全套电缆(含控制柜至发电机主电缆15米)
(6)制砂设备要具有环保除尘设置,使得粉尘排放满足当地要求。
(7)为了便于安装,缩短安装工期,制砂机和振动筛等要求配置“钢架底座”。
4、矿粉机主要技术参数及要求:
1)产量:5-8t/h(200目)
2)最大进料尺寸:30mm
3)主机功率:≥75KW
4)风机功率:≥90KW
5)变频电机:≥7.5KW
6)矿粉风送设备一套,罗茨风机37KW。
7)石料仓:15m3
8)电器控制柜:选用知名品牌电器元件,主磨机和风机均配备变频器启动,带全套电缆(含控制柜至发电机主电缆15米)
9)总功率约220KW左右
5、项目实施要求:
5.1、产品备货、运输、保管及保险
5.1.1、投标人应提供详细的备货周期。
5.1.2、需考虑到产品的陆运、海上运输等条件,尤其是海上运输设备的防腐防护措施。
5.1.3、破碎机设备厂家负责需提供相关技术人员进行安装调试,直至项目安装调试验收合格。
5.1.4、破碎机厂家负责其派出的技术、施工人员的境外意外伤害保险和疾病死亡保险。
5.2、安装调试
5.2.1破碎机厂家提供技术人员指导设备安装,提供设备安装所需要的平面布置图、装卸及安装工艺流程图、测试方案等,并附详细操作说明。
5.2.2安装调试过程中,厂家所提供技术、施工人员须服从招标人管理,遵守项目文明安全施工各项规章制度。
5.2.3破碎机厂家应配合招标人就施工现场总体协调管理及施工设计方案进行衔接。
5.3、验收要求
5.3.1项目验收国家有强制性规定的,按国家规定执行,验收费用由破碎机厂家承担,验收报告作为申请付款的凭证之一。
5.3.2验收过程中产生纠纷的,由质量技术监督部门认定的检测机构检测,如为破碎机厂家原因造成的,由破碎机厂家承担检测费用;否则,由招标人承担。
5.2.3项目验收不合格,由破碎机厂家返工直至合格,有关返工、再行验收,以及给招标人造成的损失等费用由破碎机厂家承担。连续两次项目验收不合格的,招标人可终止合同,另行按规定选择其他厂家采购,由此带来的一切损失由供货厂家承担。
5.4、质量保证
5.4.1破碎机厂家提供的产品应是原装正品,符合国家质量检测标准,具有出厂合格证或国家鉴定合格证。装置核心部件如采用进口设备,需提供原产地证明和报关单。
5.4.2质保期从安装验收合格后开始计算。质保期内所有软件维护、升级和设备维护等要求免费上门服务。
5.5、售后服务
5.5.1 系统维护要求提交以下内容
1)定期维护计划。
2)对招标人不定期维护要求的响应措施。
3)对招标人修改设计要求的响应措施。
5.5.2 技术支持
1)提供24小时的技术咨询服务。
5.5.3 故障响应
1)提供24小时的故障服务受理。
2)对重大故障提供3×24小时的现场支援,一般故障提供2×24小时的现场支援。
3)备件服务:遇到重大故障,提供系统所需更换的任何备件。
5.5.4 质保期内出现任何质量问题(人为破坏或自然灾害等不可抗力除外),由破碎机厂家负责免费(免全部工时费、材料费、管理费、财务费等)更换或维修。质保期满后,无论招标人是否另行选择维保厂家,破碎机厂家应及时优惠提供所需的备品备件。
5.6 培训
5.6.1破碎机厂家应提供设备维修操作手册,并培训招标人指定的2名操作管理及维护人员,达到熟练掌握产品性能,能及时排除一般故障的程度。
5.6.2培训内容应包含常规技术故障培训、备件更换操作培训、停机状态下的设备保养培训等。
5.7 设备清单与备件清单
5.7.1 破碎机厂家应提供与技术方案相关的图纸和设备清单,应按清单进行报价。报价表需包含安装调试及培训费用、且需注明税费标准。否则将被视为所有内容已包含在投标报价中。
5.7.2 设备详细配件清单:需包含配件明细、技术要求、规格型号、品牌、产地、质量等级、配件单价、配件数量等,详见附表1。
5.7.3破碎机厂家需提供设备无故障使用时间表。
5.7.4 备品备件表:需包含备件名称、品牌、价格、产地、数量等信息,详见附表2。破碎机厂家需提供满足设备正常使用2年的备品备件清单及报价。
6、包装要求
(1)、运输包装要求
1.1出口货物不得夹带易燃、易爆、具有腐蚀性等危险物品以及国家规定禁止出口之物品。
1.2出口货物需符合国家相关检验检疫要求及出口许可证要求。
1.3出口货物运输包装应符合海陆联运及航空运输要求,进行防锈、防水、防潮、防尘、防震、防爆处理,牢固包装,保证货物在全程运输过程中堆放、装卸、运输、储存方便安全。
1.4对于危险品,需附出入境检验检疫局出具的“出境货物运输包装性能检验结果单”及“出境危险货物运输包装使用鉴定结果单”。
1.5买方根据港口和海关规定提出的其他适应集装箱的包装要求。
1.6买方根据散装船、滚装船及航空运输的特殊性提出的其他包装要求。
(2)、运输包装方式
2.1未经买方许可不允许使用合同约定以外的包装方式。
2.2备件和技术资料需单独包装,防水并标注清晰。
2.3小件货物全部装入标准木箱。
(3)、常用木质包装标准要求

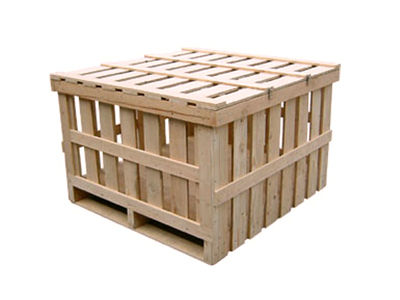

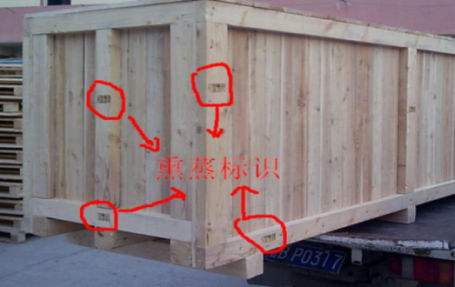

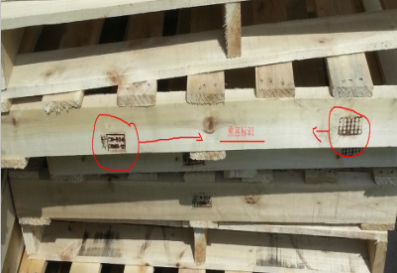

木箱可采用实木木箱或多层板木箱(胶合板木箱)。如使用实木木箱或者实木与多层板结合木箱,实木包装每面必须喷涂熏蒸标识(IPPC)。
如果在包装中使用了木质品,包括托盘、支撑、垫木等,卖方需提供一份“木质包装声明”正本,表明每个木质包装箱的相邻四面都已经加盖IPPC标志并符合ISPM15规则,木箱标准:1.1m*1.1m*1.1m、2.2m*1.1m*1.1m。对于无法装入标准木箱的货物,需要订制异形木箱,异形木箱尺寸应以能完好进入集装箱为标准。木质包装底座具备足够的承载强度,必须留有吊车或叉车双面的作业点,配备足够的货物支架或包装垫木,根据货物的重量加装适当规格的护角铁板,以方便货物的装卸,并保证其强度能适应多次装卸。

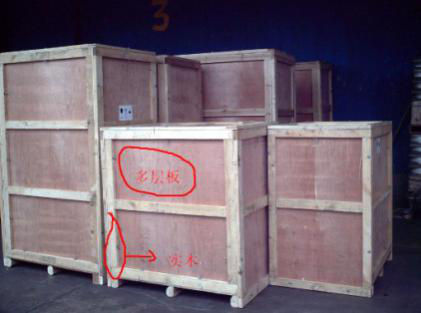

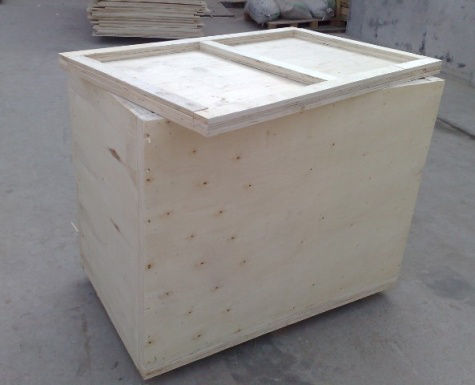

(1.1)多层板木箱(即胶合板木箱、免熏蒸木箱)

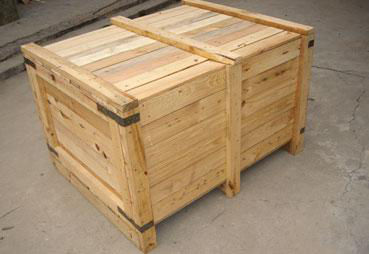

(1.2)实木木箱(需要熏蒸标识,同实木托盘)
(1.3)实木与多层板结合木箱(需要熏蒸标识)

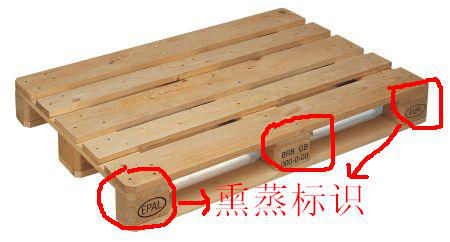

(1.4)实木托盘(需要熏蒸标识)

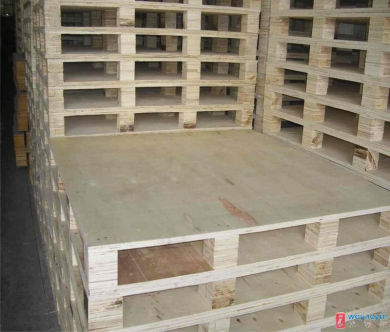

(1.5)多层板托盘(即胶合板托盘、免熏蒸木箱)
(1.6)实木框架(需要熏蒸标识)或多层板框架:用于大型机械、抛货等包装,包装外不能码放货物。
(1.7)实木垫木与多层板结合包装,需要对实木垫木加熏蒸标识。
以上就是制砂生产线的技术方案及破碎机生产设备选型配置方案,希望对大家有帮助。如果您需要购买破碎机设备或者在生产中遇到任何问题,请电话或Email联系我们,如果想询问破碎机价格,可以拨打我们的破碎机销售热线:4008202021,我们会快速给您报价。
