反击式破碎机电气控制柜电气原理简述
反击式破碎机需要电气控制柜来操控设备的启动和关闭，并且在维修时也需要控制柜电源的关闭控制，因此，电气控制柜对于破碎设备是非常重要的配套设备，今天应前不久有个客户需要这方面的资料，特分享一下恒源反击式破碎机的电路控制原理图，以便协助对方工作。以下分三部分简述以下反击破电气控制柜的基本知识：

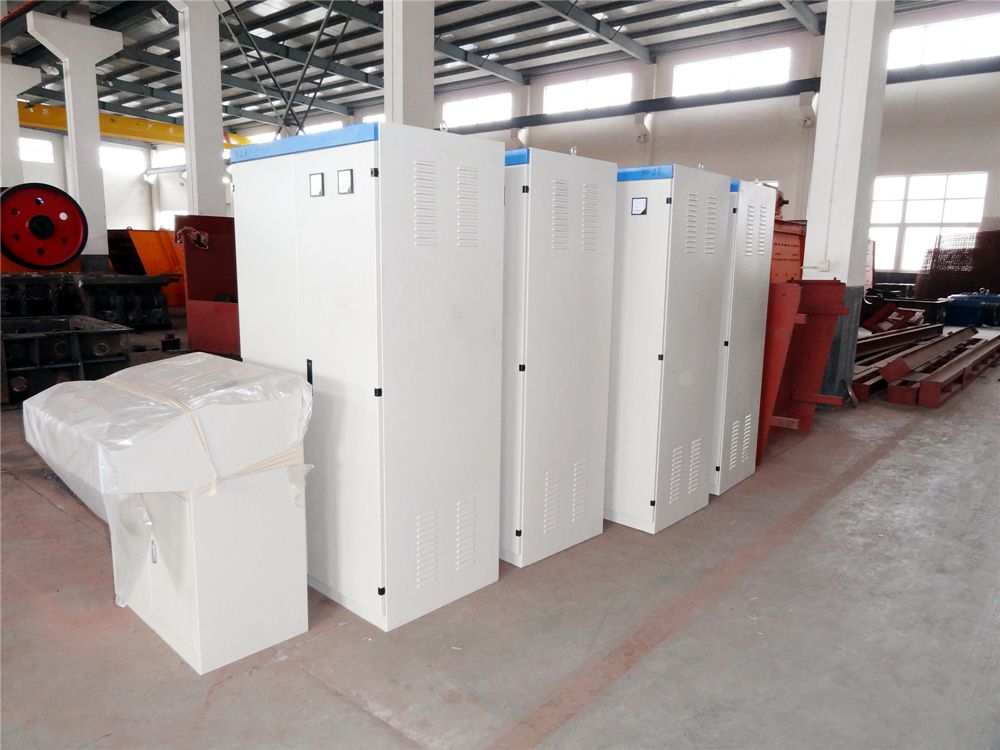

一、主电路部分
一、主电路部分
主电源由自动空气开关QF提供，自动开关QF1提供主电机电源，QF2提供泵站电源，QF3提供控制回路电源，交流接触器1KM、2KM、频敏变阻器BP完成主电机的启、停，3KM控制泵站电源。

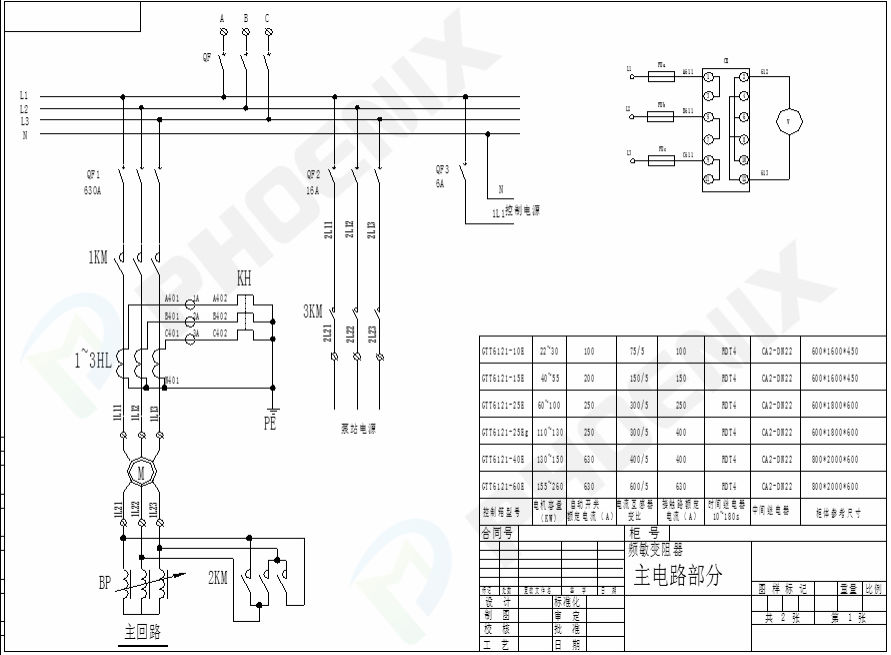

图一：反击破主电路图

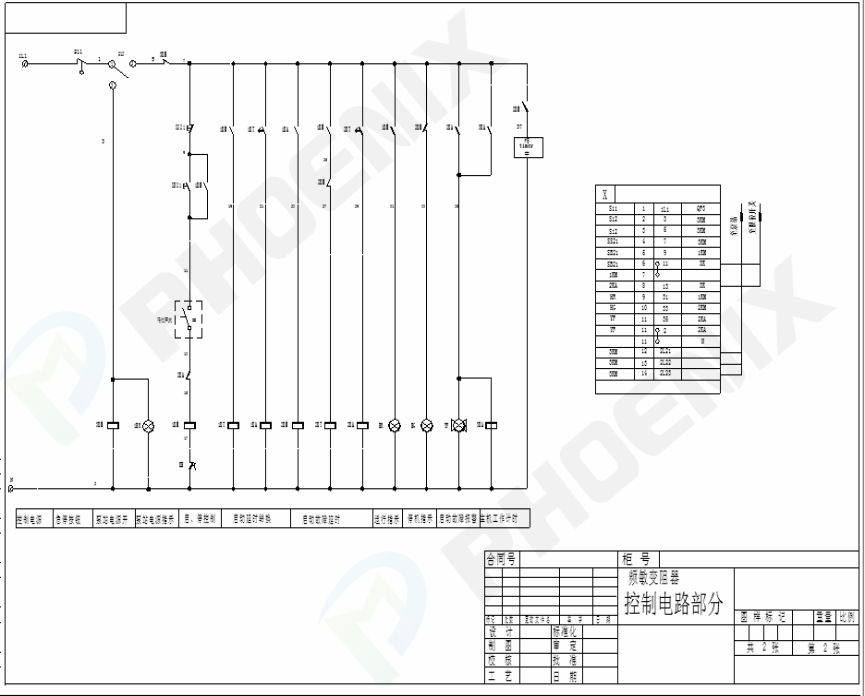

图二：反击式破碎机控制电路图
二、控制柜电气控制原理
1、启动：当主设备在可运行状态下，限位开关XK处于闭合位置，此时合上QF、QF1、QF3，把选择开关S12旋至工作位置，绿色信号灯HG亮，按下启动按钮SB21，1KM得电并自锁，主电机M在转子接入频敏变阻器BP的情况下启动，并缓漫加速，同时时间继电器1KT得电（1KT延时时间整定不能大于90秒），2KT得电（2KT延时时间大于1KT延时时间5~10秒），1KT延时时间到1KA得电、2KM得电，频敏变阻器BP被切除，主电机M启动结束进入正常工作；同时2KM得电断开2KT，2KT结束延时计时，绿色信号灯HG熄灭，红色信号灯HR亮，计时累加器time开始累计主机工作时间。
2、停机：按下停止按钮SS21，1KM失电，1KT、1KA、2KM同时失电，主机M自由停机，紧急停止按钮S11在紧急情况下便于操作。
3、保护：本电路设计得有过载、过流、短路保护，同时有启动异常保护，以免烧毁频敏变阻器，该保护由2KT、2KA完成，既：启动时1KM叩合，1KT、2KT同时得电并开始延时，但1KT延时时间比2KT短（一般可调短5~10秒），如果启动过程中1KT按时动作，但由于某种原因2KM未能吸合，频敏变阻器BP处于超时工作达到2KT延时时间后，2KA得电吸合，其触点2KA（13、15）断开，1KM失电切断电动机主回路，使频敏变阻器BP退出工作状态免于烧毁，同时2KA触点（7、35）接通声光报警器YF工作，说明启动有启动超时故障，应及时处理。
三、检修注意事项
在主电机检修时，必须断开自动空气开关QF1，合上QF2，将选择开关S12旋至揭盖位置，3KM得电，泵站电源接通，即可以进行揭盖检修，揭盖后限位开关XK断开，保证主电机不能启动，检修完毕后，合上盖子，XK闭合，表示设备处于可运行状态。
以上技术资料发布于中国大型破碎机、制砂机生产厂家：上海恒源冶金设备有限公司，转载此文请注明文章来源。
以上技术资料发布于中国大型破碎机、制砂机生产厂家：上海恒源冶金设备有限公司，转载此文请注明文章来源。
