CF反击破和普通反击式破碎机两种机型的区别是什么?
作为应用广泛的二破设备,反击式破碎机一直是矿山机械的主要组成部分,因结构简单、价格较低受到用户的欢迎。当前国内市场上主流的反击破产品有传统的普通反击破和我们公司的CF反击破,两者主要区别有以下12点:
1、启盖装置
普通反击破:丝杆启盖装置,手动拧动螺母,费时费力。
CF反击破:液压起顶装置,方便易损件的更换,维修保养更加便捷。
2、板锤区别
普通反击破:老式直板形板锤
CF反击破:“月牙式”圆弧形板锤
月牙形板锤更优,能保证物料垂直撞击,撞击力度大,破碎效率高;冲击面也比直线型板锤要大,更耐用。
3、板锤固定方式
普通反击破:压板固定
CF反击破:楔块固定
工作中,在离心力作用下,楔块固定方式能保证转子速度越快,板锤固定越牢,而且工作可靠,拆换比较方便。这是板锤目前较好的一种固定方式,多数厂商一般采用这种固定方式。
一般月牙形板锤多采用楔块固定方式;直板形板锤多采用压块固定方式。
板锤固定方式有3种:螺栓固定、压板固定和楔块固定。
4、转子区别
普通反击破:转子较轻
CF反击破:转子更重
重型化的转子设计,以及严格的检测手段,保证高质量的转子,使特制的重型转子获得更高的转动惯量,冲击力强,破碎效率高。
在相同装机功率情况下,CF版的生产能力远大于传统反击破。
5、反击板结构型
普通反击破:多采用折线形
CF反击破:多采用圆弧形
折线形的反击板结构简单,但不能保证矿石获得更有效的冲击破碎。圆弧形的反击板,比较常用的有渐开线形的,这种结构形式的特点是在反击板的各点上,矿石都是以垂直的方向进行冲击,因而破碎效率较高。
6、反击板数量
普通反击破:2个
CF反击破:2或3个
CF版三腔反击破增加了第三块反击板,生产的粒型更加小,更均匀,非常适合各种矿石的中碎和细碎作业。
7、腔数区别
普通反击破:只有两腔型
CF反击破:两腔、三腔型都有
破碎腔的数量与反击板数量相对应,CF反击破两种腔型满足了绝大多数粗、中、细碎作业的破碎要求。
8、出料口调整装置
普通反击破:手动调整
CF反击破:液压调整
采用液压调整装置的反击破,简单操作就可以使一、二级反击板与转子的间距变大或变小。
CF版第三级反击板的调整
调整步骤(此为调小间距,若调大请反向操作):
先松开调整垫片的固定螺钉,然后液压缸动作,推动里面的弹簧,使反击板与转子的间距变小,将外面的垫片装到里面,接着松开液压缸,直至限位板卡着里面的垫片。
9、有无方钢
普通反击破:机架上有方钢
CF反击破:机架上无方钢,简化了设计结构。
方钢是用来填补前边护板之间的间隙,CF版反击破中边护板之间紧密相连,没有间隙,无需方钢。
10、有无链幕
三腔反击破没有,仅两腔大进料口的CF反击破有。
原因:两腔CF版反击破入料口比较大,而且两个反击架比较靠上,几乎与入料口平行。链幕的作用是防止机器在碎矿过程中,矿石飞出来发生事故的保护措施。
11、机架上的轴承座
普通反击破:多采用焊接
CF反击破:整体铸钢结构,确保机器运行稳定性。
12、价格差别
传统反击破和CF版反击破相比,同等大小型号,两者相差20%,大一号的传统反击破与小一号CF版反击破的价格大致相同。
1、启盖装置
普通反击破:丝杆启盖装置,手动拧动螺母,费时费力。
CF反击破:液压起顶装置,方便易损件的更换,维修保养更加便捷。
2、板锤区别
普通反击破:老式直板形板锤
CF反击破:“月牙式”圆弧形板锤
月牙形板锤更优,能保证物料垂直撞击,撞击力度大,破碎效率高;冲击面也比直线型板锤要大,更耐用。

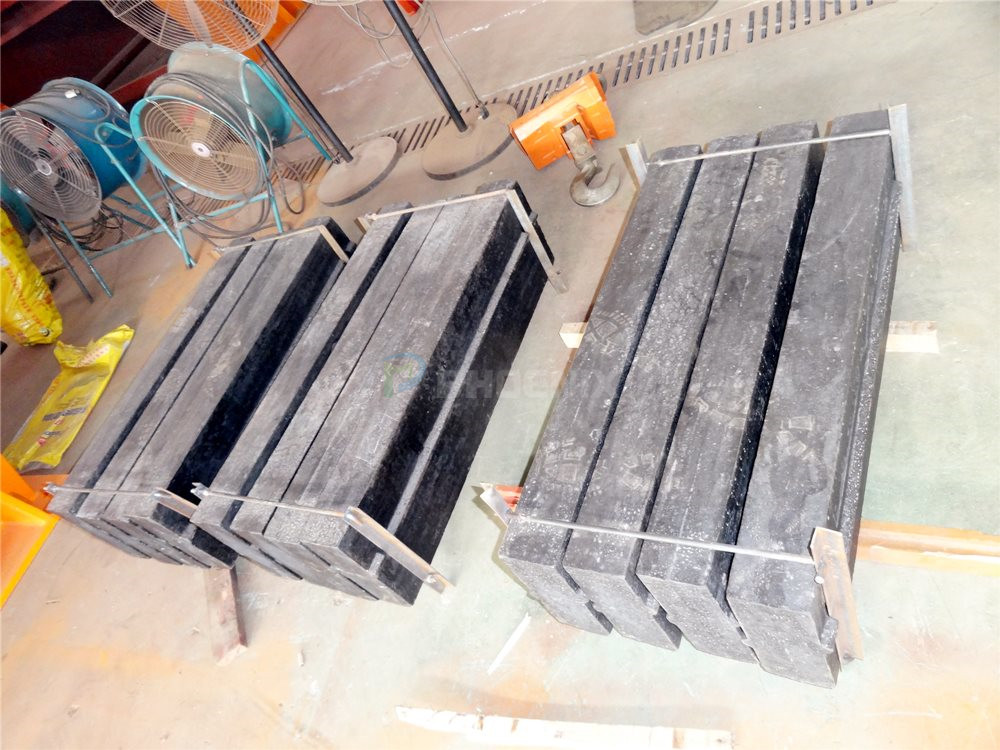

直板形板锤

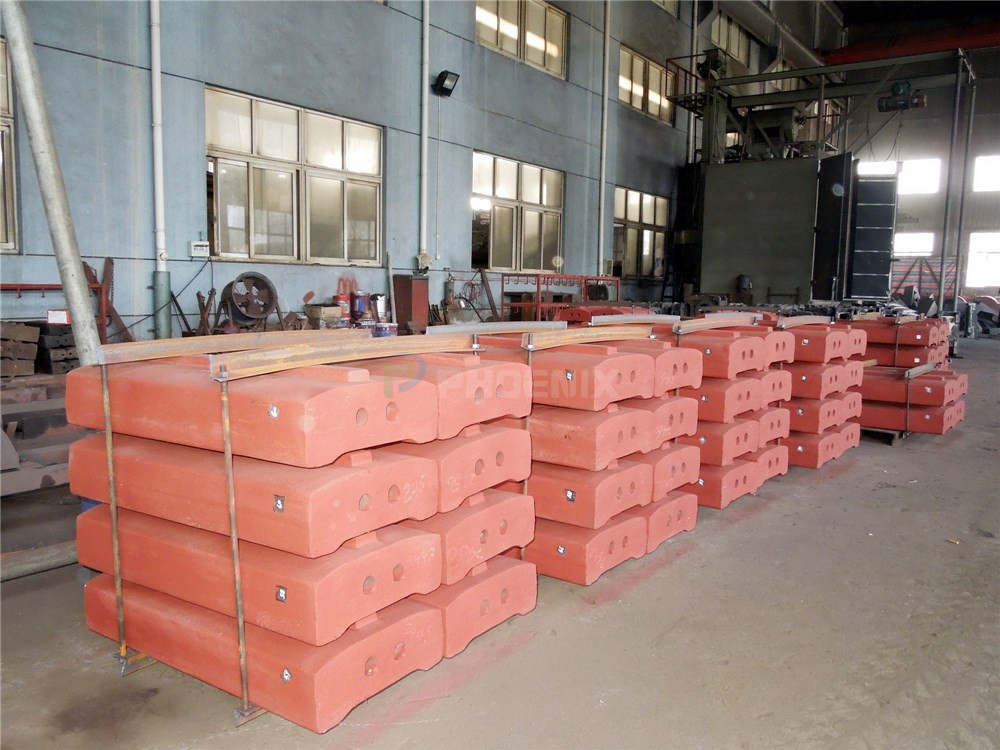

圆弧形板锤
圆弧形板锤
3、板锤固定方式
普通反击破:压板固定
CF反击破:楔块固定
工作中,在离心力作用下,楔块固定方式能保证转子速度越快,板锤固定越牢,而且工作可靠,拆换比较方便。这是板锤目前较好的一种固定方式,多数厂商一般采用这种固定方式。
一般月牙形板锤多采用楔块固定方式;直板形板锤多采用压块固定方式。
板锤固定方式有3种:螺栓固定、压板固定和楔块固定。
4、转子区别
普通反击破:转子较轻
CF反击破:转子更重
重型化的转子设计,以及严格的检测手段,保证高质量的转子,使特制的重型转子获得更高的转动惯量,冲击力强,破碎效率高。
在相同装机功率情况下,CF版的生产能力远大于传统反击破。
5、反击板结构型
普通反击破:多采用折线形
CF反击破:多采用圆弧形
折线形的反击板结构简单,但不能保证矿石获得更有效的冲击破碎。圆弧形的反击板,比较常用的有渐开线形的,这种结构形式的特点是在反击板的各点上,矿石都是以垂直的方向进行冲击,因而破碎效率较高。
6、反击板数量
普通反击破:2个
CF反击破:2或3个
CF版三腔反击破增加了第三块反击板,生产的粒型更加小,更均匀,非常适合各种矿石的中碎和细碎作业。
7、腔数区别
普通反击破:只有两腔型
CF反击破:两腔、三腔型都有
破碎腔的数量与反击板数量相对应,CF反击破两种腔型满足了绝大多数粗、中、细碎作业的破碎要求。
8、出料口调整装置
普通反击破:手动调整
CF反击破:液压调整
采用液压调整装置的反击破,简单操作就可以使一、二级反击板与转子的间距变大或变小。
CF版第三级反击板的调整
调整步骤(此为调小间距,若调大请反向操作):
先松开调整垫片的固定螺钉,然后液压缸动作,推动里面的弹簧,使反击板与转子的间距变小,将外面的垫片装到里面,接着松开液压缸,直至限位板卡着里面的垫片。
9、有无方钢
普通反击破:机架上有方钢
CF反击破:机架上无方钢,简化了设计结构。
方钢是用来填补前边护板之间的间隙,CF版反击破中边护板之间紧密相连,没有间隙,无需方钢。
10、有无链幕
三腔反击破没有,仅两腔大进料口的CF反击破有。
原因:两腔CF版反击破入料口比较大,而且两个反击架比较靠上,几乎与入料口平行。链幕的作用是防止机器在碎矿过程中,矿石飞出来发生事故的保护措施。
11、机架上的轴承座
普通反击破:多采用焊接
CF反击破:整体铸钢结构,确保机器运行稳定性。
12、价格差别
传统反击破和CF版反击破相比,同等大小型号,两者相差20%,大一号的传统反击破与小一号CF版反击破的价格大致相同。
