反击式破碎机板锤固定方式有哪些?
反击式破碎机是一种碎石设备,在水利、矿山冶炼等的行业中有着广泛地应用,它本身也具有破碎效率高,结构简单,噪音低等的优势,因此得到大家的一致认可。关于设备的结构中,铁锤起到了不可小视的作用,本文就与大家介绍一下它的三种固定方式。

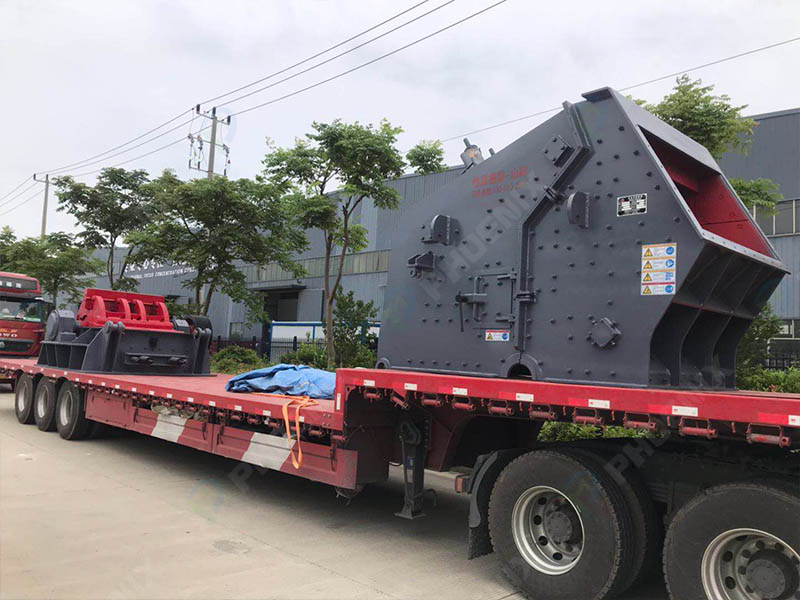

![反击式破碎机](/uploads/allimg/201114/2-2011141A11MG.jpg)
1、螺栓固定
板锤从转子侧面轴向插入转子的相应槽孔内,为了防止轴向窜动,两端采用压板定位。由于去掉了紧固螺栓,提高了板锤工作的可靠性。利用板锤回转时产生的离心惯性力与撞击破碎时的反力紧固自锁,而对转子易受磨损处制成可更换的结构形式,因此装卸简便,制作容易。但是,螺栓露在打击表面,极易损坏,而且螺栓受到较大的剪力,一旦剪断将造成严重事故。
2、压板固定
反击式破碎机的板锤从侧面插入转子的沟槽中,两端采用压板压紧,但这种固定方式使板锤不够牢固,工作中板锤容易松动,这是因为板锤制造加工要求很高,且高锰钢等合金材料不易加工。
3、楔块固定
采用楔块将板锤固定在转子上的方式,工作中在离心力的作用下,这种固定方式能保证转子速度越快,板锤固定越牢,而且工作可靠,拆换比较方便。这是板锤目前较好的一种固定方式,各国都在采用这种固定方式。楔块采用铸钢材质,有一定的韧性及塑性,强度和硬度较高,切削性良好。

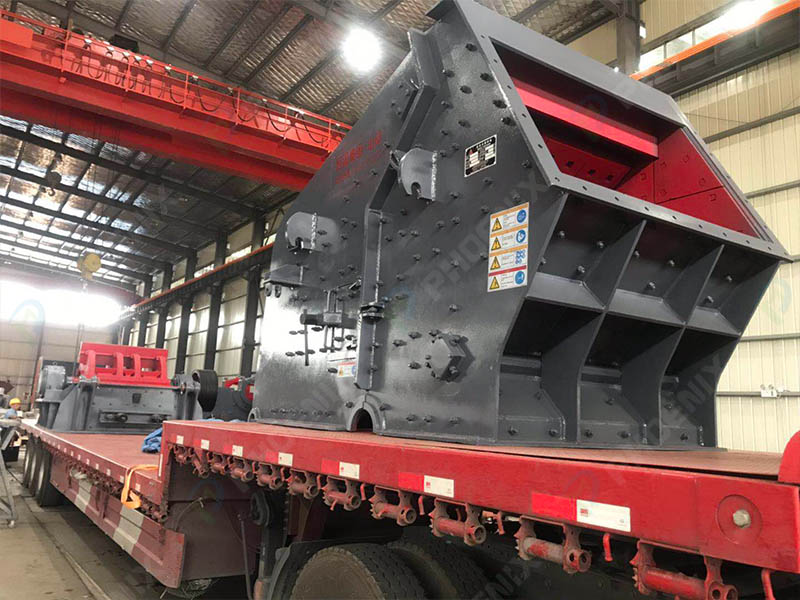

![反击式破碎机](/uploads/allimg/201114/2-2011141A151436.jpg)
通过对反击式破碎机板锤三种固定方式的介绍,每种方式的特点不同,在选择时,要根据实际情况来,选择合适的固定方式对设备的生产也有直接的影响,希望以上的内容能对大家有一定的帮助作用。
