单缸圆锥破碎机结构特点及性能优势
单缸圆锥破碎机因其性能优势突出,在碎石制砂生产线中起到了举足轻重的作用,其结构简单、破碎率和通过率较高的性能优势,一直深受客户的喜爱。相对传统的复合弹簧圆锥破和多缸圆锥破,它有很多的优势,相对成本也比其它类型的设备要高一点。那么其具体的结构组成和特点如下:

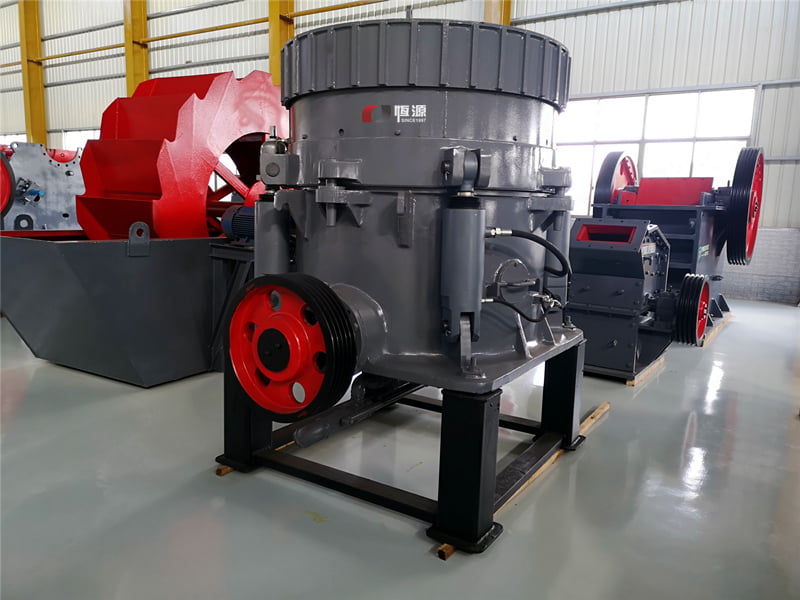

图1:单缸圆锥破碎机

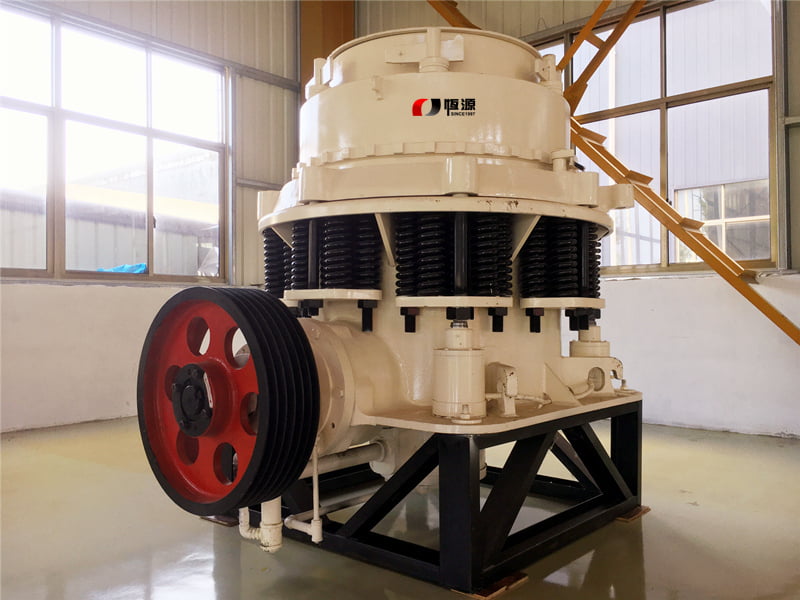

图2:弹簧圆锥破碎机

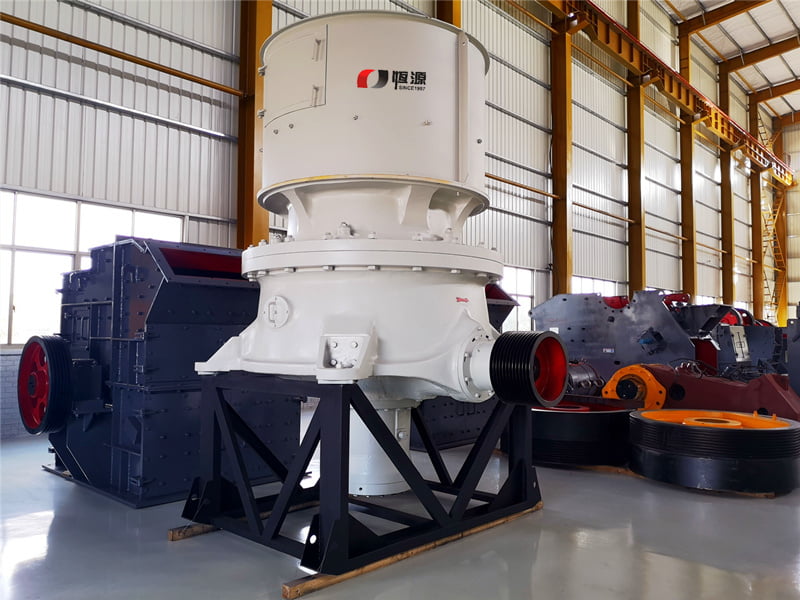

图3:多缸圆锥破碎机
一、结构特点:

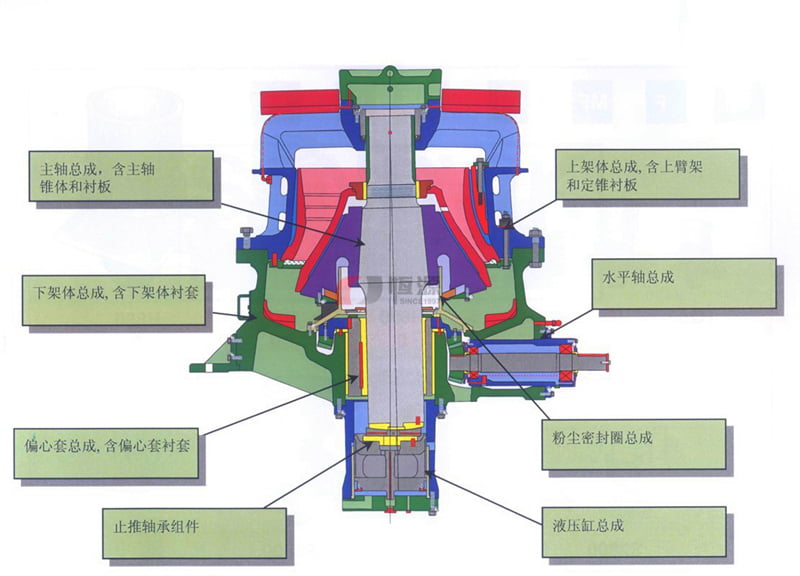

图4:单缸圆锥破碎机结构
1.外观结构:相对传统的弹簧、多缸圆锥破碎机,单缸圆锥结构简单,没有外挂部件;因此,维修维护方便快捷;
2.排料口调节:底部液压缸直接调节排料口,无须机械结构的繁琐操作;
3.破碎力:传统圆锥破碎机为悬臂轴结构,单侧受力;单缸圆锥破碎机为轴两端受力结构,破碎力更为强大。因此,破碎效率更高;
4.气密封:动锥的密封采用气体密封,确保动锥内部的完全清洁;
二、上架体总成:

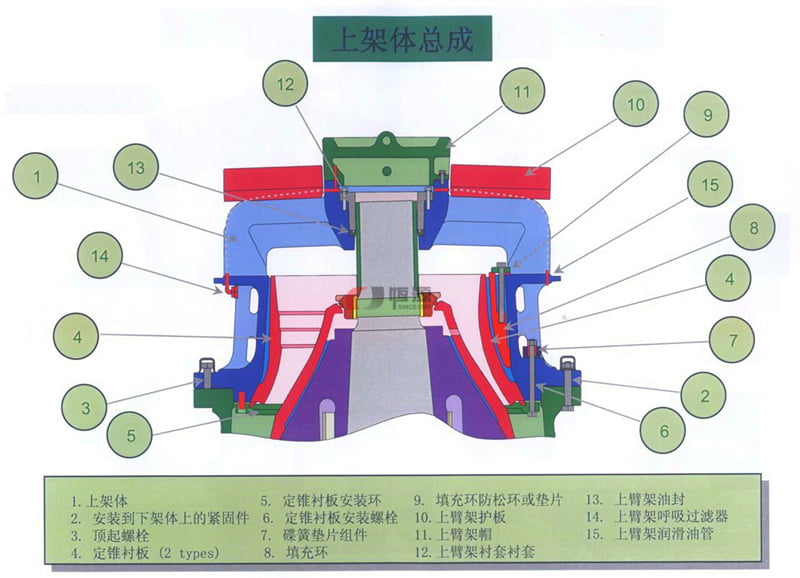

图5:上架体总成结构
理论悬点实体化:是单缸圆锥破碎机的重大要点,单缸圆锥将圆锥机的理论悬点实体化, 从而将圆锥机的悬臂破碎,跨时代演进为轴两端受力结构,从显著提升了破碎能力;
耐磨件更换快捷化:相对传统圆锥破碎机,单缸圆锥结构大幅简化。上架体与下架体之间,仅通过螺栓刚性连接。拆除螺栓之后,就能够快速将上架体吊开。更换耐磨件之后, 也能够快速将上架体安装归位;
三、下架体总成:

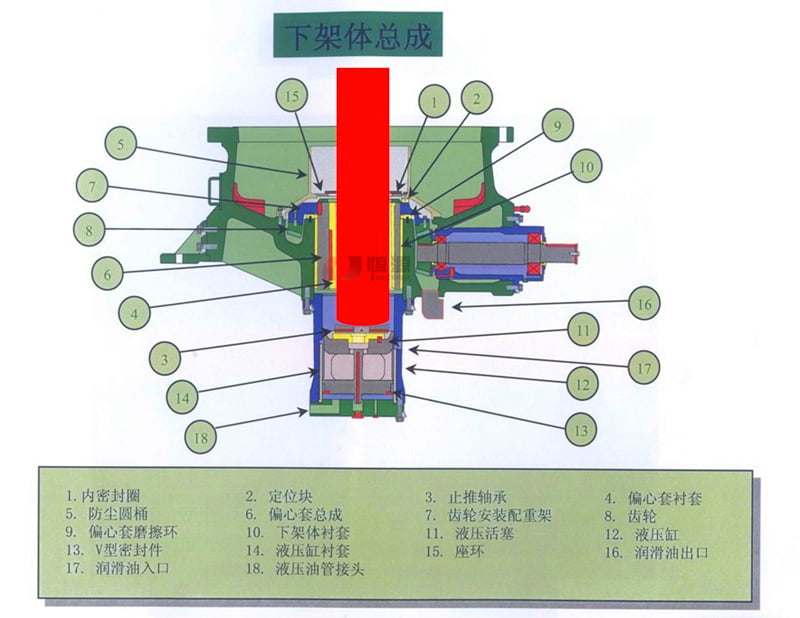

图6:下架体总成结构
排料口调节自动化: 主轴动锥组件,坐装于液压油缸上部的止推轴承上面。液压缸上下调节,主轴动锥组件跟随上下移动,从而实现排料口的调节。液压缸通过控制柜上的按钮就能操作,非常的方便快捷;
磨损补偿:传统圆锥破碎机耐磨件磨损之后,补偿磨损过程较为繁琐。单缸圆锥破碎机可以在运行过程中随时进行磨损补偿,对生产运行而言非常重要,且方便快捷。
四、先进的过铁模式:

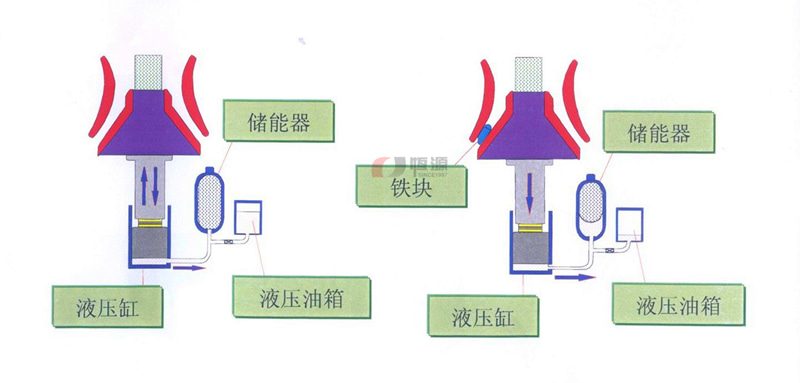

图7:过铁设计
调节模式:液压缸与油箱相连接。当油箱内油泵向液压缸注油,液压缸上行,托动主轴动锥上行;当液压缸向油箱放油,主轴动锥随液压缸下行。
过铁模式:当不可破碎的金属块进入破碎腔,动锥瞬间受到巨大下行压力,从而造成液压缸内压力瞬间增大。当压力增大到一定数值,液压蓄能器打开,液压缸内的油液快速进入蓄能器,从而使得液压缸下行,带动主轴与动锥下行。至此,排料口变大,铁块被排出;
过铁恢复:铁块排出之后,液压缸内压力降低,蓄能器内的液压油通过节流阀,缓慢的完成液压缸补油过程,从而恢复主轴动锥的设定位置,排料口恢复正常尺寸。
以上就是单缸圆锥破碎机的结构特点及性能优势所在,需要咨询设备价格的,可以拨打本司服务热线来索取设备最新价格。本司的生产基地在江苏启东滨海工业园区,期待新老客户前来实地工厂访问考察,您的满意是我们一切努力的动力!
