甘肃金矿生产线设备安装完毕即将投产
位于甘肃的金矿生产线设备目前已经安装完毕即将投产,整条生产线具备环保要求,防尘厂房内主要破碎设备由本公司生产制造,包括:单缸圆锥破碎机和多缸圆锥破碎机等多种设备。

生产线外景
设备运送至工地后进行安装,分别是:FKG400多缸圆锥破碎机、FKB44S单缸圆锥破碎机,以及包含设备的电控、电机、稀油站等部分。
多缸圆锥破碎机安装回顾:

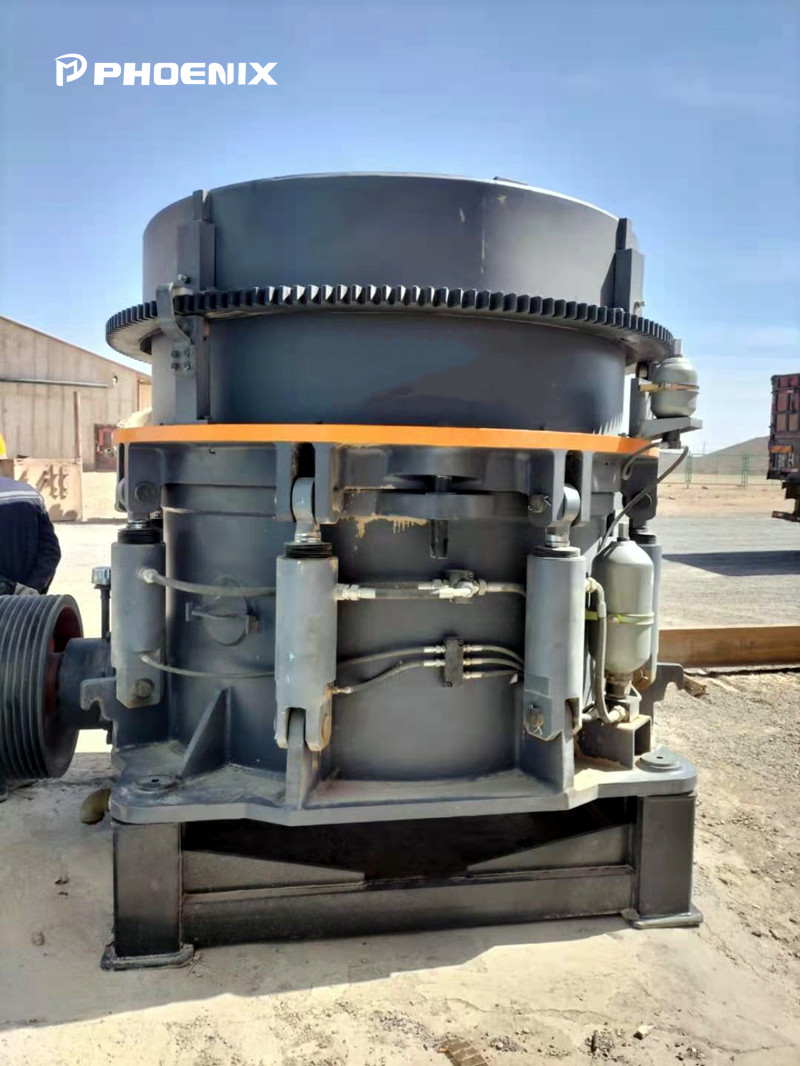

▲FKG400多缸圆锥破碎机主机

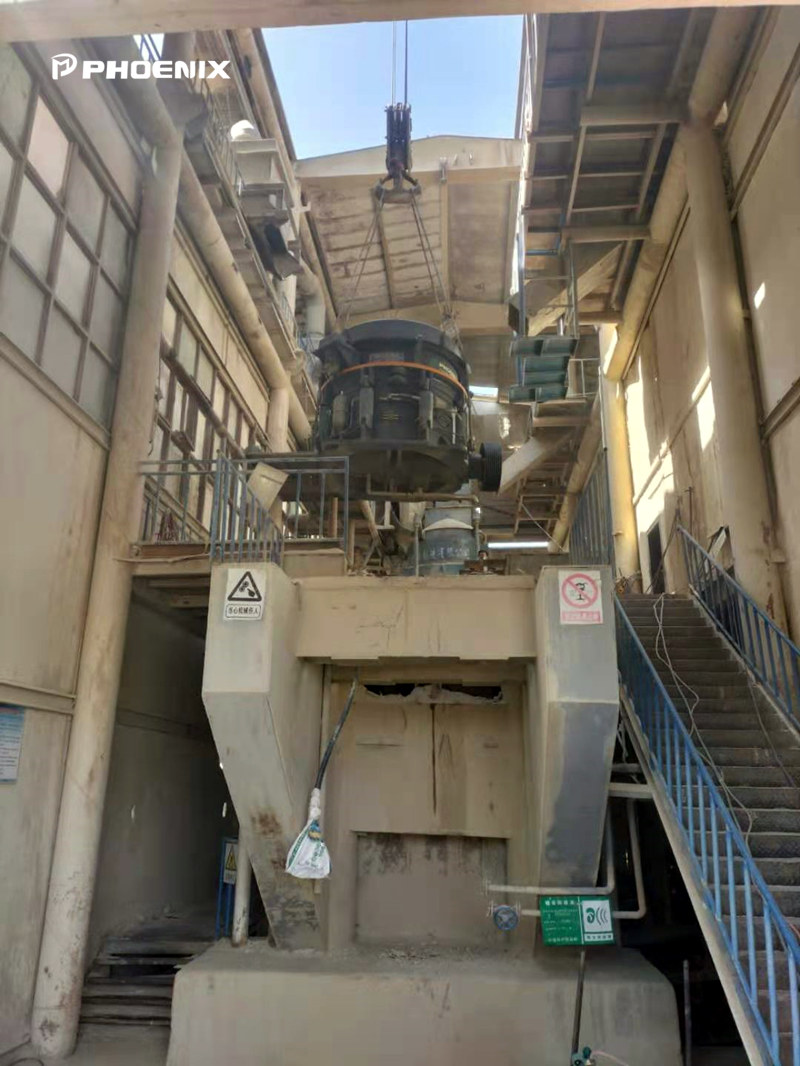

▲设备吊装中

▲设备吊装定位中

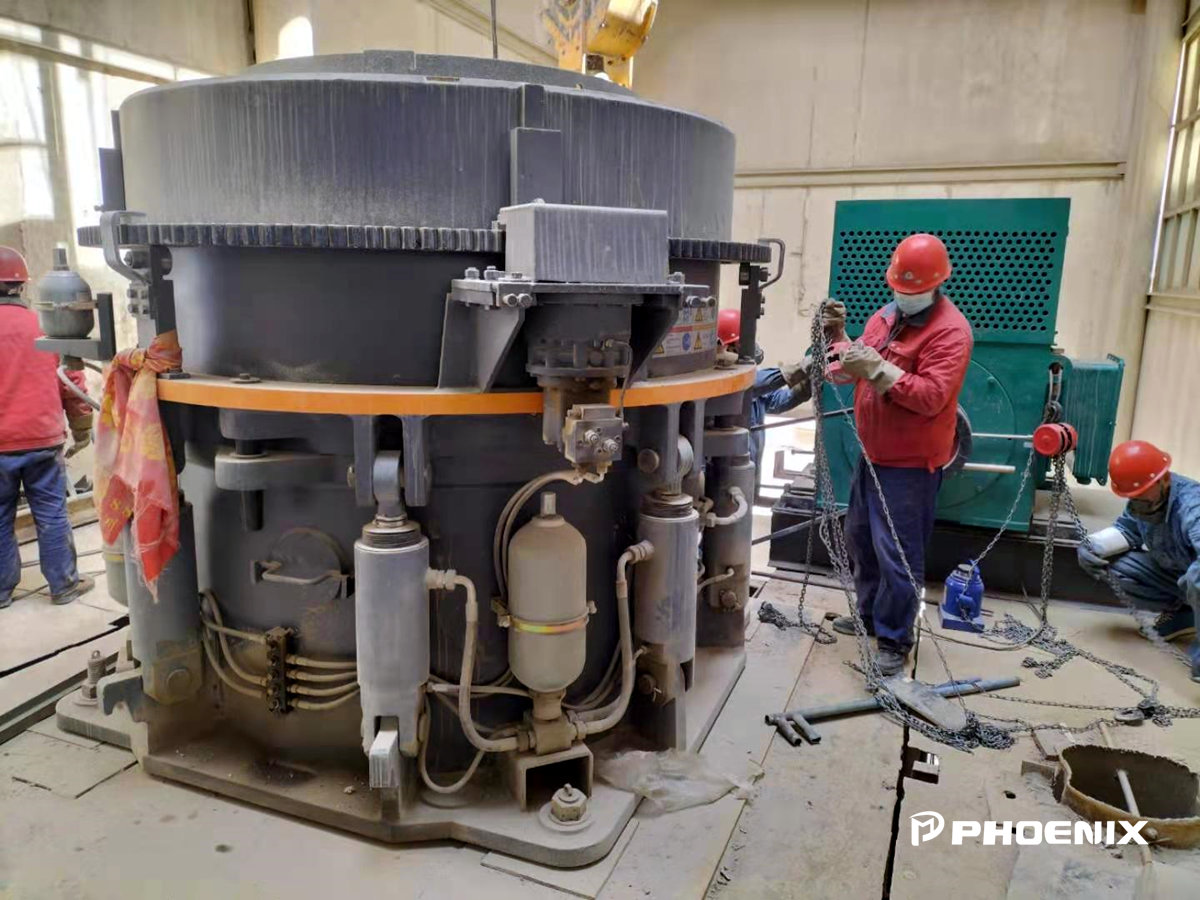

▲设备安装中
单缸圆锥破碎机安装回顾:

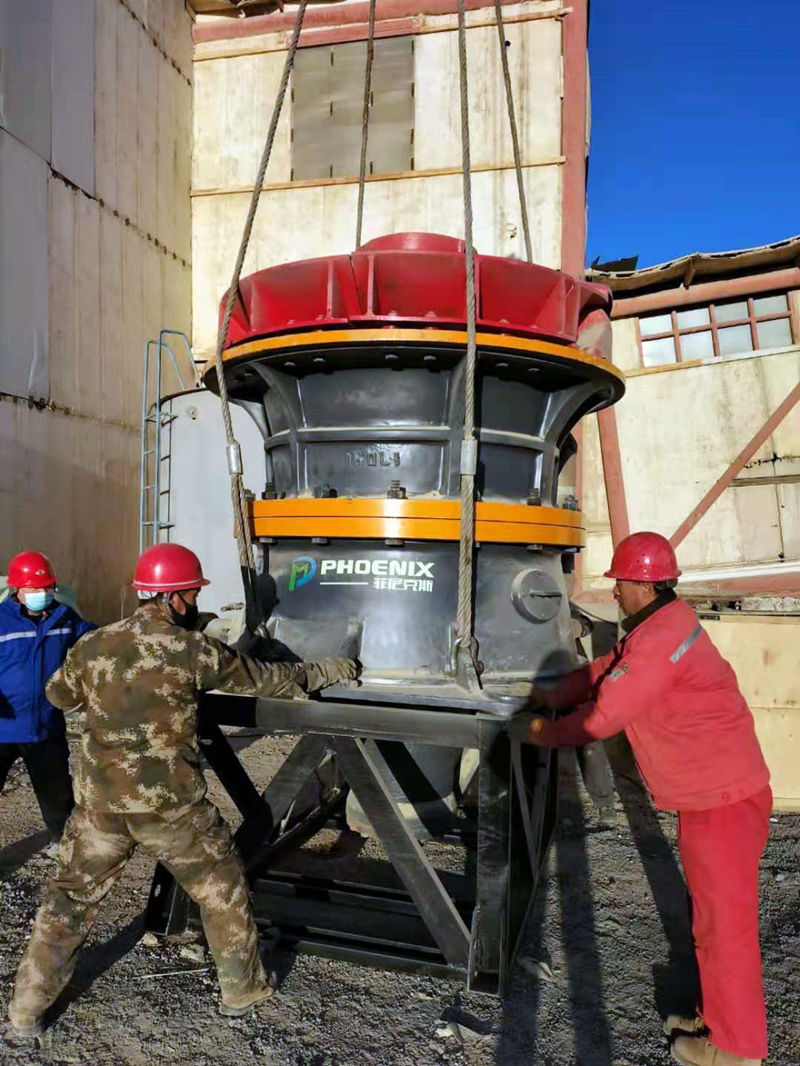

▲设备起吊前的准备工作

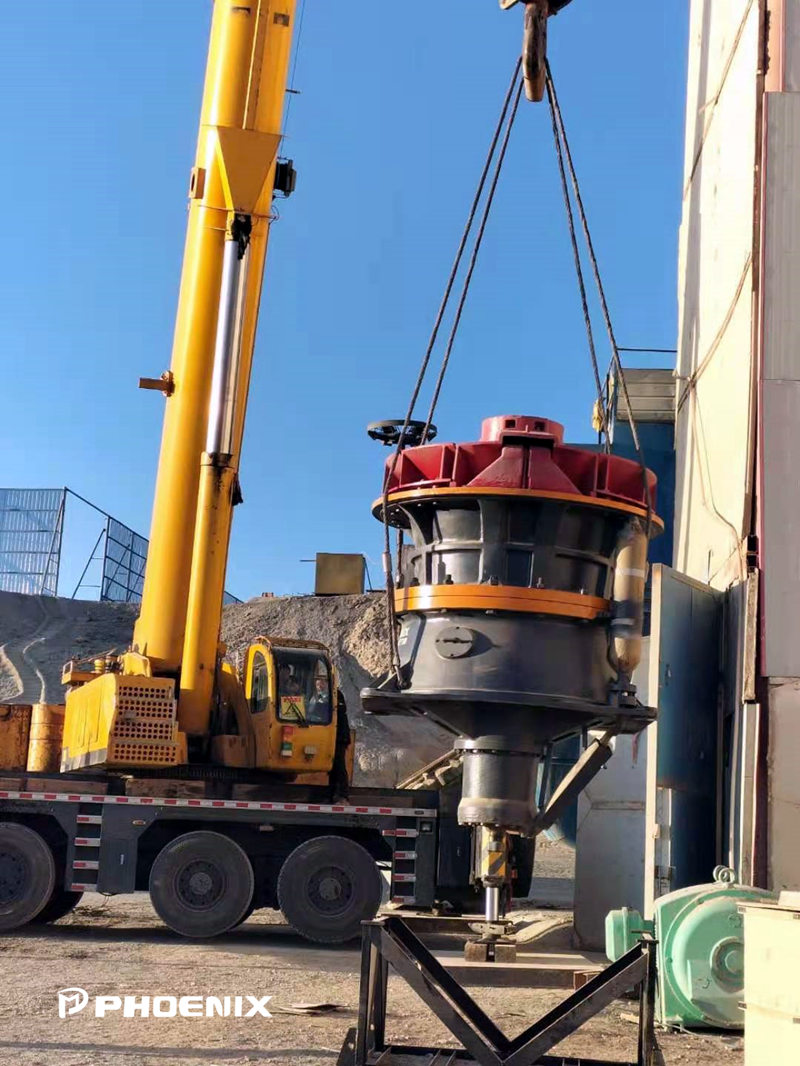

▲设备起吊中

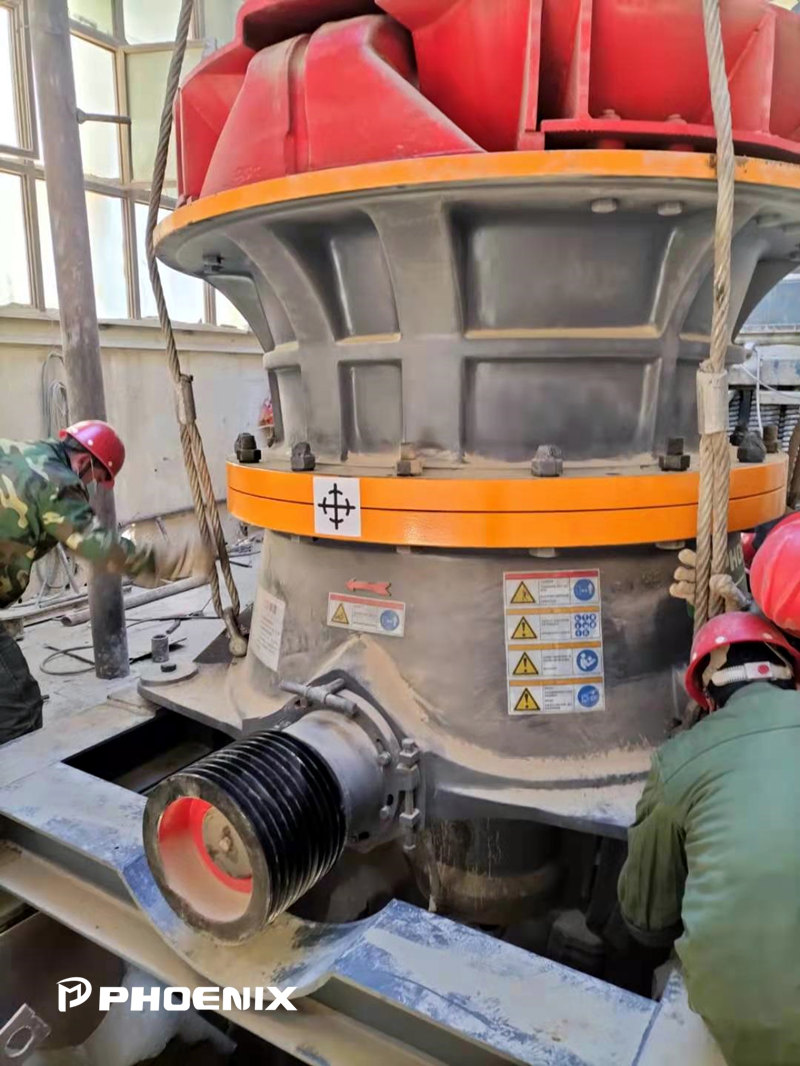

▲设备定位安装中

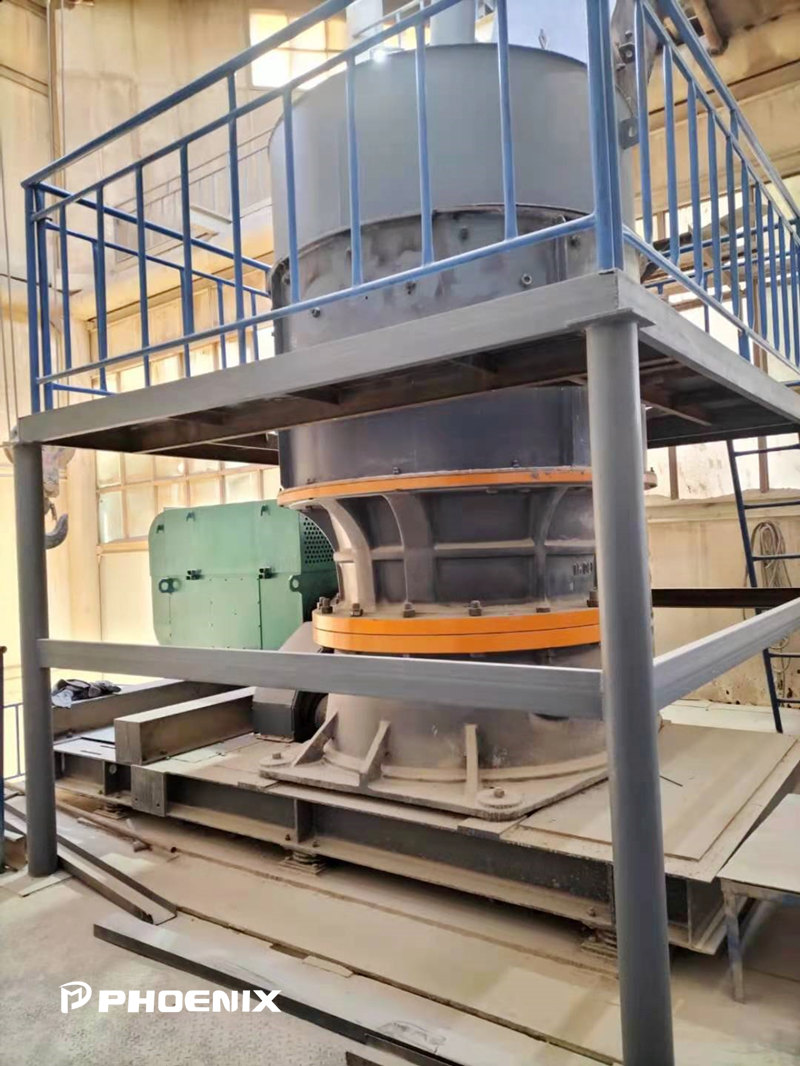

▲安装完毕
所有设备安装完成后,现场进行了开业仪式。
以上就是本条金矿生产线的主要设备介绍,接下来小编向大家详细介绍一下这两种设备的原理、性能特点及技术规格参数,以便大家更多了解设备,对生产线设备的选型有点帮助。
多缸圆锥破碎机的工作原理:
在工作时通过电动机的旋转带动带轮或联轴器、传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。
多缸圆锥破碎机性能特点:
1、FK系列多缸圆锥破碎机在物料硬度较大、成品粒度要求较小的情况下,具有破碎比高的显著优势;
2、该设备的破碎冲程、破碎速度以及破碎腔型的组合设计,使得多缸液压圆锥破碎机比传统圆锥式破碎机的处理量大,产量提高了35%-60%。
3、该设备层压破碎出料粒形好,利用层压破碎原理对物料进行破碎,通过对设备和腔型优化,提高了层压破碎效率,破碎效率高,易损件磨耗低,成品粒型呈立方体,细粒级含量高。提升了成品质量,降低设备和整个系统的生产成本。
4、FKG系列多缸圆锥破碎机工作稳定可靠,操作方便。液压系统结构全面优化升级,调节控制更准确,自动保护反应更灵敏。
5、结构升级效率更高。设备在主轴固定、偏心套绕主轴旋转的结构基础上,进一步优化了传动部件和润滑密封结构设计。FKG多缸液压圆锥破碎机设备承载能力强,装机功率达到同机型行业内大,体积小、效率高、噪音低。
FK系列多缸圆锥破碎机技术参数:
最大给料尺寸:300mm
排料口尺寸:10-60mm
电机功率:315kw
生产能力:120t/h-550t/h(根据型号不同,实际产能请咨询销售)
(详细参数请参考网站产品中心查看、或者识别下方二维码查阅)

▲产品手册,识别二维码查阅
单缸圆锥破碎机的破碎原理:
当空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。
出料口大小的调整:底部液压缸的第一个功能在于调节主轴的上下位置,从而调节动锥和外锥衬板之间的间距。这个间距变小了,破碎机的出料粒度就小;这个间距变大了,破碎机的出料粒度就大。同时,选用不同的破碎腔型,选用不同的偏心套也能够改变物料的出料大小。
单缸圆锥破碎机特点:
1、FK系列单缸圆锥破碎机主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,相比普通圆锥破碎机具有更高的破碎效率;
2、FK系列单缸液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的完美组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高35%~60%;
3、该液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀;
4、FK系列单缸圆锥破具有多种腔形的中细破碎,仅仅更换定锥既可实现;
5、双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑;
6、易于维修:单缸圆锥破碎机结构简单而紧凑,性能稳定,不易故障,维修方便快捷。
FK系列单缸圆锥破碎机技术参数:
最大进料尺寸:10mm-217mm(根据腔型不同而不同)
电机功率:250kw
生产能力:100t/h-400t/h(根据型号不同,实际产能请咨询销售)
(详细参数请参考网站产品中心查看、或者识别下方二维码查阅)

▲产品手册,识别二维码查阅
后期小编将持续对本条生产线做跟踪报道,如果你想了解其他破碎设备的型号和价格,可以在恒源网站留言或者拨打400电话进行咨询。感谢您的关注!
