时产2000吨铁矿石破碎生产线技术方案
根据客户的需求,特为客户量身定制了两套时产2000吨铁矿石破碎生产线技术方案:
一、生产工艺说明方案一
原料:铁矿石;
产能:2000T/H
出料粒度:0-5mm,5-10mm,10-20mm,20-31.5mm;
工艺简要说明:原料最大进料粒度1000mm,通过旋回破碎机FKH-1210一级破碎机出料的物料最大350mm,旋回破碎机(FKH-1210单台通过量为2200-2750吨时产,因原料大小占比不等,硬度未知产能随之变化)。
旋回破碎机出料的物料通过皮带输送机送入中转料仓,中转料仓下部分别放置8台悬挂式给料机,悬挂给料机均匀送入皮带,物料通过皮带再次把物料输入二级破碎单缸液压圆锥(FKD53S)(4台)里面,单缸液压圆锥破碎机单台通过量大约349-604吨左右。
二级破碎出料的物料通过皮带输送机进去筛分系统(F2YK-3072)里面进行筛分,筛分过后的大于31.5mm的物料通过返料皮带输送到圆锥破FKG400(8台)再次破碎,20-31.5mm的物料进通过成品输送带送入成品库,0-20mm的物料进入下一道筛分F2YK3072的筛子进行再次筛分,得出来的物料0-5mm、5-10mm、10-20mm的物料通过皮带输送机输送到成品料堆。

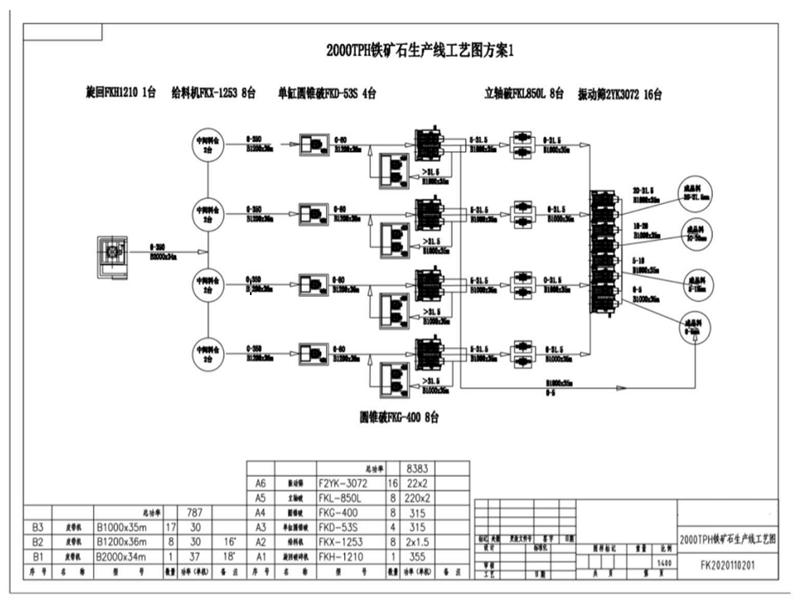

![铁矿石生产线工艺图方案一 铁矿石生产线工艺图方案一](/uploads/allimg/210728/1-210HQ5453W14.png)
二、生产工艺说明方案二
原料:铁矿石;
产能:1000T/H
出料粒度:0-5mm,5-10mm,10-20mm,20-31.5mm;
工艺简要说明:原料最大进料粒度1000mm,通过旋回破碎机FKH-1210一级破碎机出料的物料最大350mm,旋回破碎机(FKH-1210单台通过量为2200-2750吨时产,因原料大小占比不等,硬度未知产能随之变化)。
旋回破碎机出料的物料通过皮带输送机送入中转料仓,中转料仓下部分别放置8台悬挂式给料机,悬挂给料机均匀送入皮带,物料通过皮带再次把物料输入二级破碎单缸液压圆锥(FKD53S)(4台)里面,单缸液压圆锥破碎机单台通过量大约349-604吨左右。
二级破碎出料的物料通过皮带输送机进去筛分系统(F2YK-3072)里面进行筛分,筛分过后的大于31.5mm的物料通过返料皮带输送到圆锥破FKG400(8台)再次破碎,0-5mm的物料进通过成品输送带送入成品库,5-31.5mm的物料通过皮带输送机送入三级破碎立轴冲击式破碎机FKL-850,8台,单台通过量为240-400吨每小时),通过立轴冲击式破碎机破碎后的物料再次经过皮带输送机进入下一道筛分F3YK3072的筛子进行再次筛分,得出来的物料0-5mm5-10mm10-20mm,20-31.5的物料通过皮带输送机输送到成品料堆。

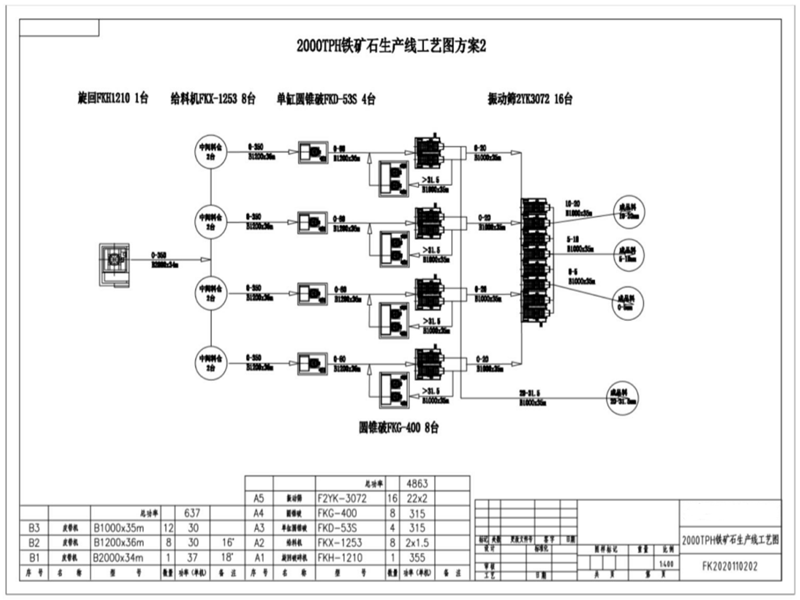

![铁矿石生产线工艺图方案二 铁矿石生产线工艺图方案二](/uploads/allimg/210728/1-210HQ5463TK.png)
![铁矿石生产线工艺图方案二 铁矿石生产线工艺图方案二](/uploads/allimg/210728/1-210HQ5463TK.png)
三、公司介绍:
上海恒源集团引进了美国先进的设备研发和制造技术,为客户提供一流的一站式破碎成套生产线设备及设计定制方案服务;以科学的管理体制来适应市场的发展和需求,在积极研发新型产品和新技术背景下,不断给客户带去优质的产品使用体验;公司销售团队积极地拓展海外市场的销售份额,团队中拥有经验丰富的项目管理专业人员,通晓项目管理流程、EPC总包业务流程、产品性能优化流程配置等,更好地为客户实行一对一的专业跟进服务。

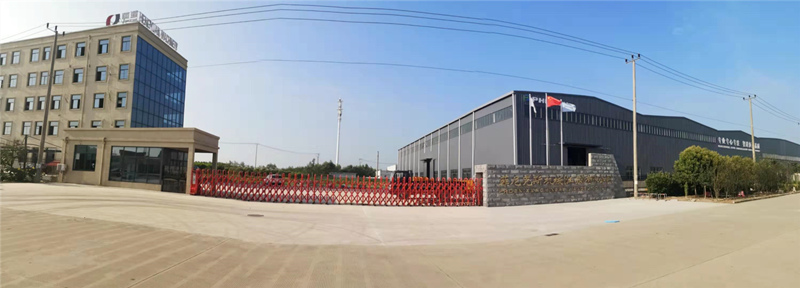

![工厂实景 工厂实景](/uploads/allimg/210728/1-210HQ54T2331.jpg)
![工厂实景 工厂实景](/uploads/allimg/210728/1-210HQ54T2331.jpg)
目前,公司产品均通过了ISO9001:2015国际质量体系认证,旗下主要产品有:颚式破碎机、圆锥式破碎机、反击式破碎机、立轴冲击式制砂机、细碎磨粉设备、大型立式辊压磨粉设备、破碎输送筛分设备等大型矿山机械设备,新产品也在不断的研发中,为后续更多地拓展客户需求提供了技术的保障。
