每小时800吨制砂生产线设备怎么配?价格多少?
目前机制砂很火,砂石价格居高不下,有客户咨询每小时800吨制砂生产线设备怎么配置,并且价格是多少钱一套,针对以上问题,就给大家设计一下时产800吨制砂生产线工艺流程方案及制砂生产线价格。
一、800TPH制砂生产线设备配置清单及报价:
备注:
1、此价格为出厂价格,不含运费,含17%增值税发票;
2、质量实行三包,期限为一年(易损件除外);
3、付款方式:合同总额的30%作为预付款,提货前付合同总金额的70%;
4、交货周期:收到预付款后,60个工作日供方工厂交货;
5、报价有效期:30天。

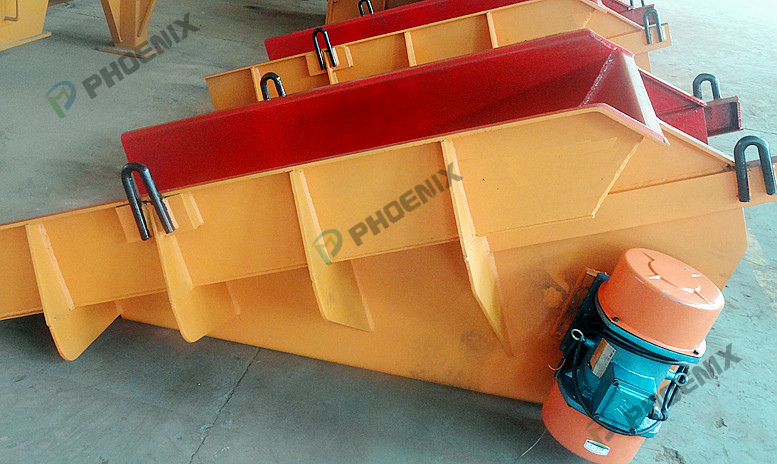

图:GZD1007悬挂喂料机

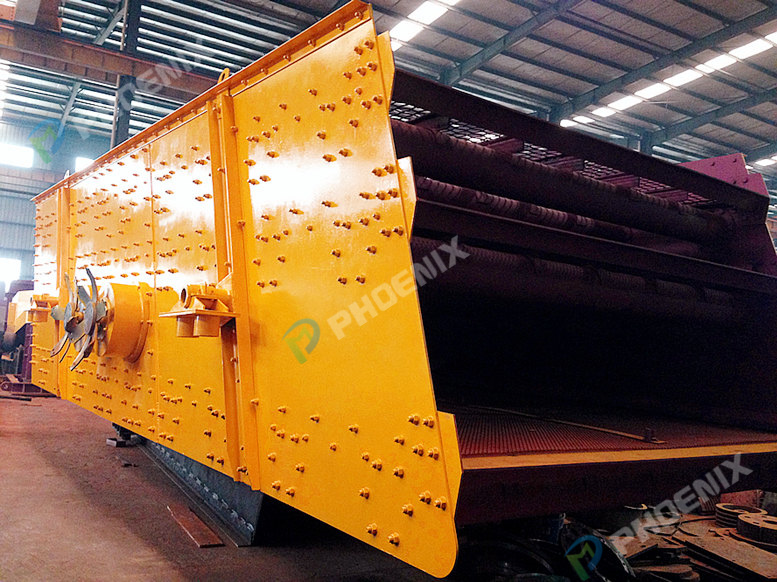

图:2YK3072振动筛

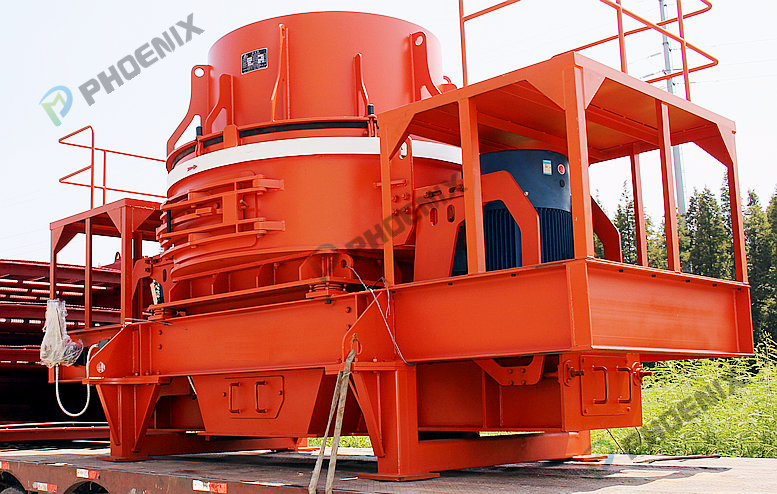

图:VSI8500立轴冲击式制砂机

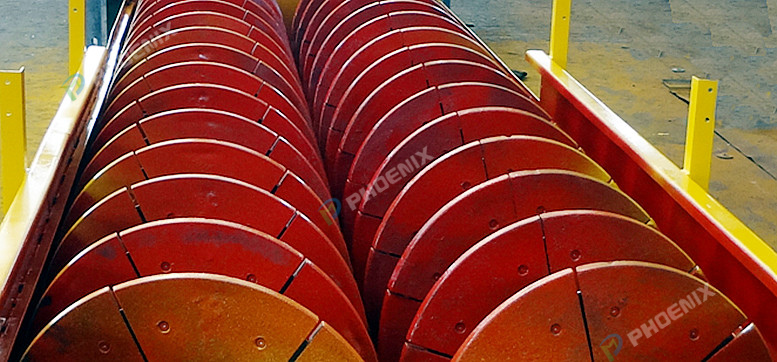

图:2XL915双螺旋洗砂机

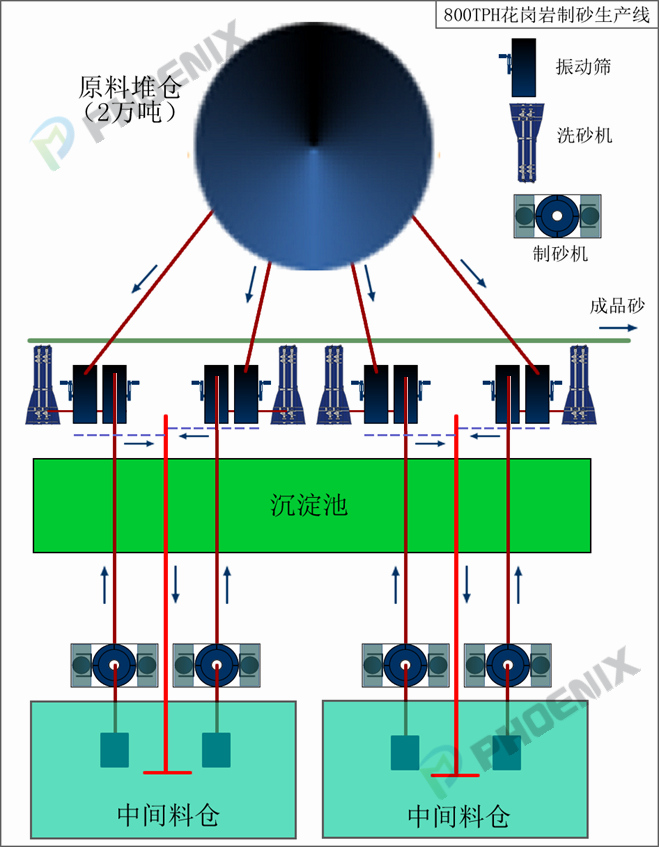

二、制砂生产线工艺流程布局图:
三、制砂生产线项目信息及技术参数:
Ø 石料类型:花岗岩
Ø 原料粒度:0~7mm石粉(主要原料)、7~10mm瓜子片(部分原料)
Ø 产能要求:800吨/小时
Ø 粒型要求:多棱立方体颗粒、水洗
Ø 其它:1期完成200TPH制砂线,2期完成600TPH制砂线
四、制砂生产线工艺设计说明:
Ø 考虑到1期200TPH产能,2期600TPH产能,综合分析后采用4条制砂线布局;
Ø 每条制砂生产线产能达到200TPH,合计达到800TPH的总产能要求;
Ø 原料以0~6mm石粉为主,部分6~10mm瓜子片。因此,制砂机主要以整型破碎为主,将原料整型破碎到4.75mm以下机制砂粒度范围;
Ø 由于总产能达到800TPH,因此采用料堆仓的原料储存模式(1.2万立方米储料量)。堆料仓下面,采用悬挂喂料机将物料输送出来。该设计规避了倒料、喂料工序;

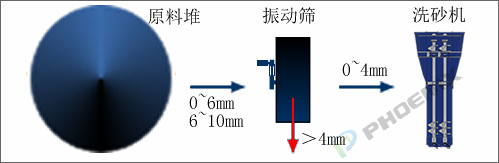

Ø 考虑到减少粉料损失,对原料先行筛分。0~4mm细料筛出后进入洗砂机,大于4mm粗料进入中间料仓,通过制砂机整型破碎获得机制砂;

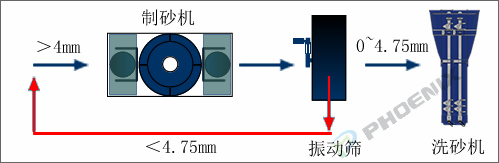

Ø 中间料仓下面安装悬挂喂料机,定量向制砂机供料。制砂机整型破碎后筛分,0~4.75mm机制砂进入洗砂机清洗,大于4.75mm的筛上物,重新回到中间料仓循环破碎;

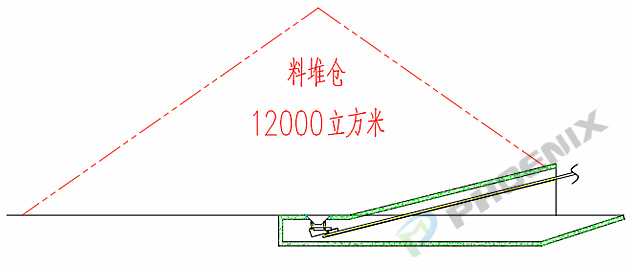

五、料堆仓结构:
Ø 原料可以通过1条、或者数条皮带输送机,输送到“料堆仓”,料仓容量为1.2万立方米,约2万吨左右,可以满足2~3天的运行需求;
Ø “料堆仓”下方设计了四个悬挂式喂料机,每台喂料机的喂料量为200~300吨/小时,满足生产线的运行需求;
Ø 采用该方案,可以避免物料的二次转运,避免工程机械二次喂料工序,从而大幅度的降低生产线的运行成本;
Ø 如果当地雨水较多,需要考虑为料堆仓加盖遮雨棚,避免原料湿粘造成制砂效率低下;

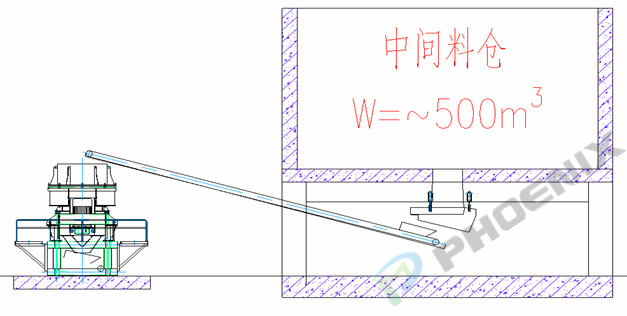

六、中间料仓:
Ø 每台制砂机配置一个中间料仓,中间料仓出料量为500立方米,可以满足制砂机2~3小时左右运行需求;
Ø 中间料仓能够为制砂机提供均匀稳定的喂料,确保制砂机运行在最高效率状态,从而获得最佳、最经济的运行效果;
Ø 如果当地雨水较多,需要考虑为中间料仓加盖遮雨棚,避免原料湿粘造成制砂效率低下;
七、简约化设计:
Ø 我司方案设计简约整洁,长皮带输送机11条,短皮带输送机8条;
Ø 合计19条输送机,完成800TPH制砂机生产线布局,获得高效运行效能;
Ø 详细工艺设计,以及相关尺寸,请参阅附件图纸。
八、其它:
本条800TPH制砂生产线项目流程设计,说明我司具有强大的技术保障能为客户免费提供碎石制砂方案。我司作为专业的破碎制砂机、制砂设备生产厂家,具备大量的制砂项目经验。本司研发设计的巴马克立轴冲击式制砂机,获得了广泛的实践应用,效果优异获得用户高度赞誉。
我司不仅具有破碎机、制砂机、振动筛设备的制造能力,而且还具备铸造能力、精细加工能力,我司铸铁件、耐磨件均为自制。目前恒源集团与同行业破碎机设备生产厂家均由不同程度的合作关系,比如行业内使用的“上海路桥”颚破、复合圆锥破、单缸圆锥破、振动筛,以及“山特维克”单缸圆锥破碎机等产品配件,部分配件均有我司生产并提供配套。本方案如有设计不足之处,还请行内技术专家批评指正。非常感谢!
一、800TPH制砂生产线设备配置清单及报价:
序号 | 设备名称 | 型号 | 数量(台) | 功率(kw) | 重量(T) | 外形尺寸(M) | 单价(万元) | 总价(万元) |
1 | 悬挂喂料机 | GZD1007 | 4 | 4*2*1.1 | 0.88 | 2.18*1.25*1.1 | 3 | 12 |
2 | 振动筛 | 2YK3072 | 8 | 22x2 | 13.8 | 7.35*3.5*1.8 | 28 | 224 |
3 | 冲击式制砂机 | VSI-8500 | 4 | 4*2*160 | 22 | 5.5*4.5*2.28 | 49 | 196 |
4 | 螺旋洗砂机 | 2XL915 | 4 | 4*2*11 | 12.55 | 8.4*3.76*3.96 | 22 | 88 |
制砂生产线价格:伍佰贰拾万元整 | 520 |
1、此价格为出厂价格,不含运费,含17%增值税发票;
2、质量实行三包,期限为一年(易损件除外);
3、付款方式:合同总额的30%作为预付款,提货前付合同总金额的70%;
4、交货周期:收到预付款后,60个工作日供方工厂交货;
5、报价有效期:30天。
图:GZD1007悬挂喂料机
图:2YK3072振动筛
图:VSI8500立轴冲击式制砂机
图:2XL915双螺旋洗砂机
二、制砂生产线工艺流程布局图:
三、制砂生产线项目信息及技术参数:
Ø 石料类型:花岗岩
Ø 原料粒度:0~7mm石粉(主要原料)、7~10mm瓜子片(部分原料)
Ø 产能要求:800吨/小时
Ø 粒型要求:多棱立方体颗粒、水洗
Ø 其它:1期完成200TPH制砂线,2期完成600TPH制砂线
四、制砂生产线工艺设计说明:
Ø 考虑到1期200TPH产能,2期600TPH产能,综合分析后采用4条制砂线布局;
Ø 每条制砂生产线产能达到200TPH,合计达到800TPH的总产能要求;
Ø 原料以0~6mm石粉为主,部分6~10mm瓜子片。因此,制砂机主要以整型破碎为主,将原料整型破碎到4.75mm以下机制砂粒度范围;
Ø 考虑到减少粉料损失,对原料先行筛分。0~4mm细料筛出后进入洗砂机,大于4mm粗料进入中间料仓,通过制砂机整型破碎获得机制砂;
Ø 中间料仓下面安装悬挂喂料机,定量向制砂机供料。制砂机整型破碎后筛分,0~4.75mm机制砂进入洗砂机清洗,大于4.75mm的筛上物,重新回到中间料仓循环破碎;
五、料堆仓结构:
Ø 原料可以通过1条、或者数条皮带输送机,输送到“料堆仓”,料仓容量为1.2万立方米,约2万吨左右,可以满足2~3天的运行需求;
Ø “料堆仓”下方设计了四个悬挂式喂料机,每台喂料机的喂料量为200~300吨/小时,满足生产线的运行需求;
Ø 采用该方案,可以避免物料的二次转运,避免工程机械二次喂料工序,从而大幅度的降低生产线的运行成本;
Ø 如果当地雨水较多,需要考虑为料堆仓加盖遮雨棚,避免原料湿粘造成制砂效率低下;
六、中间料仓:
Ø 每台制砂机配置一个中间料仓,中间料仓出料量为500立方米,可以满足制砂机2~3小时左右运行需求;
Ø 中间料仓能够为制砂机提供均匀稳定的喂料,确保制砂机运行在最高效率状态,从而获得最佳、最经济的运行效果;
Ø 如果当地雨水较多,需要考虑为中间料仓加盖遮雨棚,避免原料湿粘造成制砂效率低下;
七、简约化设计:
Ø 我司方案设计简约整洁,长皮带输送机11条,短皮带输送机8条;
Ø 合计19条输送机,完成800TPH制砂机生产线布局,获得高效运行效能;
Ø 详细工艺设计,以及相关尺寸,请参阅附件图纸。
八、其它:
本条800TPH制砂生产线项目流程设计,说明我司具有强大的技术保障能为客户免费提供碎石制砂方案。我司作为专业的破碎制砂机、制砂设备生产厂家,具备大量的制砂项目经验。本司研发设计的巴马克立轴冲击式制砂机,获得了广泛的实践应用,效果优异获得用户高度赞誉。
我司不仅具有破碎机、制砂机、振动筛设备的制造能力,而且还具备铸造能力、精细加工能力,我司铸铁件、耐磨件均为自制。目前恒源集团与同行业破碎机设备生产厂家均由不同程度的合作关系,比如行业内使用的“上海路桥”颚破、复合圆锥破、单缸圆锥破、振动筛,以及“山特维克”单缸圆锥破碎机等产品配件,部分配件均有我司生产并提供配套。本方案如有设计不足之处,还请行内技术专家批评指正。非常感谢!
