液压圆锥破碎机
产品电子样本:https://www.yunzhan365.com/bookcase/sbhc/
液压圆锥破碎机简介:
液压圆锥破碎机是上海恒源根据客户的需要,基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能液压圆锥破碎机。该系列圆锥破碎机一般从事第二或第三阶段的破碎,尤其是对于中等硬度以上的物料更具有明显的破碎功效。
液压圆锥破碎机原理:
液压圆锥式破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使圆锥破碎壁时而靠近,时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。
液压圆锥破碎机性能特点:
高性能破碎腔型与高破碎频率的结合,使得圆锥式破碎机处理能力大大提高,又由于采用了层压破碎原理,故破碎产品多为立方结构,更大程度上减少了针片状物料。圆锥式破碎机结构简单,便于操作,维护,排料口调整方便快捷,检修时省时省力,特别是衬板易于快速更换,减少了停机时间。
在不可破异物通过破碎腔或因某种原因机器超载时,圆锥破碎机弹簧保险系统实现保险,圆锥破碎机排矿石增大。异物从圆锥破碎机破碎腔排出,如异物卡在排矿口使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下,排矿口自动复位,圆锥破碎机恢复正常工作。圆锥破碎机系列破碎机分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种,可根据用户不同需求选购。
液压圆锥破碎机参数:
型号
|
腔型
|
破碎锥直径 |
排料口调节范围
(mm) |
最大进料尺寸
(mm) |
处理能力
(t/h) |
电机功率 |
重量
(kg) |
外形尺寸 |
|
1300 | PYFB-1313 | 标准细型 | 1295 | 13-31 | 115 | 109-181 | 160 | 22476 | 2983*1866*3156 |
PYFB-1321 | 标准中型 | 16-38 | 178 | 132-253 | 22167 | ||||
PYFB-1324 | 标准粗型 | 19-51 | 205 | 172-349 | 22120 | ||||
PYFB-1325 | 标准特粗型 | 25-51 | 220 | 236-358 | 22125 | ||||
PYFD-1306 | 短头细型 | 3-16 | 54 | 36-163 | 21703 | ||||
PYFD-1308 | 短头中型 | 6-16 | 78 | 82-163 | 21675 | ||||
PYFD-1310 | 短头粗型 | 8-25 | 89 | 109-227 | 21789 | ||||
PYFD-1313 | 短头特粗型 | 16-25 | 113 | 209-236 | 21821 | ||||
1600 | PYFBII-1620 | 标准细型 | 1676 | 16-38 | 178 | 181-327 | 250 | 41460 | 3900*2930*3242 |
PYFBII-1624 | 标准中型 | 22-51 | 205 | 258-417 | 41087 | ||||
PYFBII-1626 | 标准粗型 | 25-64 | 228 | 299-635 | 40834 | ||||
PYFBII-1636 | 标准特粗型 | 38-64 | 313 | 431-630 | 40674 | ||||
PYFDII-1607 | 短头细型 | 5-13 | 60 | 90-209 | 40734 | ||||
PYFDII-1608 | 短头中型 | 6-19 | 76 | 136-281 | 40614 | ||||
PYFDII-1613 | 短头粗型 | 10-25 | 113 | 190-336 | 40531 | ||||
PYFDII-1614 | 短头特粗型 | 13-25 | 129 | 253-336 | 40374 | ||||
2100 | PYFBII-2127 | 标准细型 | 2134 | 19-38 | 236 | 544-1034 | 400 | 86730 | 4613*3302*4638 |
PYFBII-2133 | 标准中型 | 25-51 | 284 | 862-1424 | |||||
PYFBII-2136 | 标准粗型 | 31-64 | 314 | 1125-1814 | |||||
PYFBII-2146 | 标准特粗型 | 38-64 | 391 | 1252-1941 | |||||
PYFDII-2110 | 短头细型 | 5-16 | 89 | 218-463 | 89500 | ||||
PYFDII-2113 | 短头中型 | 10-19 | 113 | 404-580 | |||||
PYFDII-2117 | 短头粗型 | 13-25 | 151 | 517-680 | |||||
PYFDII-2120 | 短头特粗型 | 16-25 | 172 | 580-744 |
注: 参数如有更新,恕不另行通知,请联系我们。

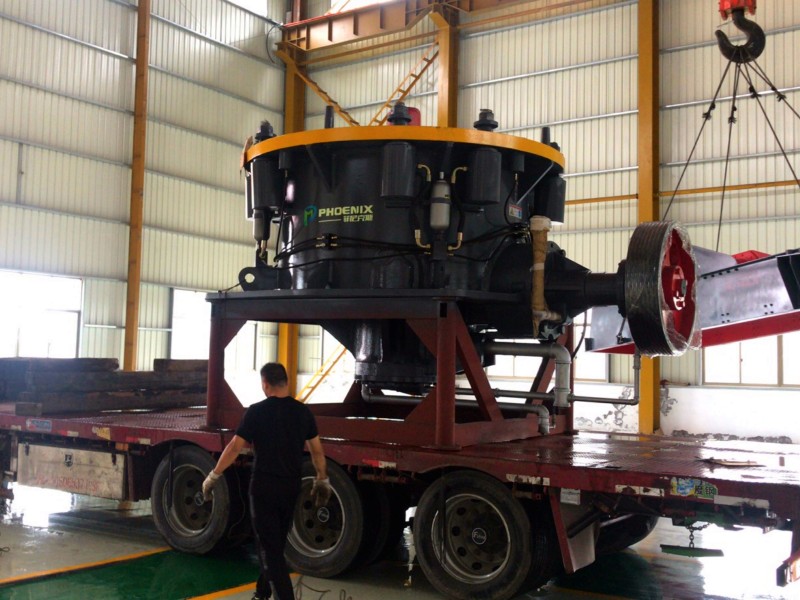

PY液压圆锥破碎机出厂图片:

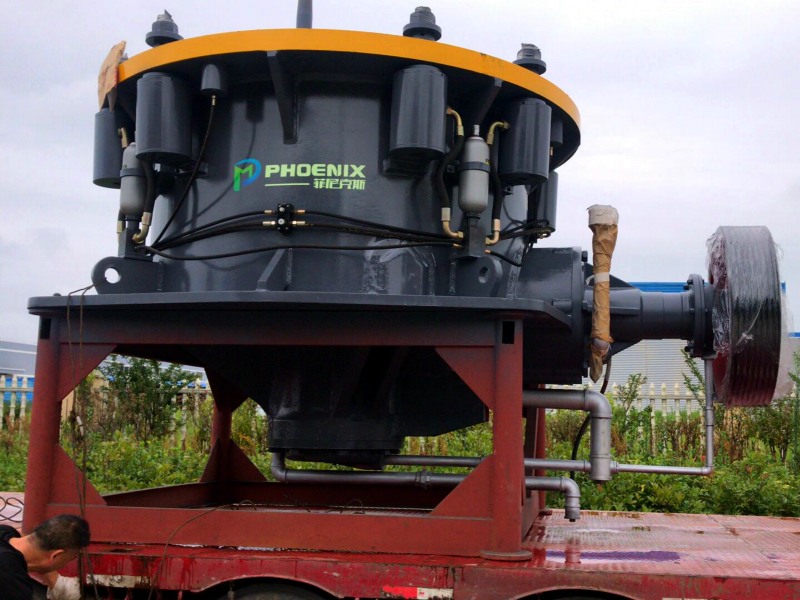

PY液压圆锥破碎机发货图片:

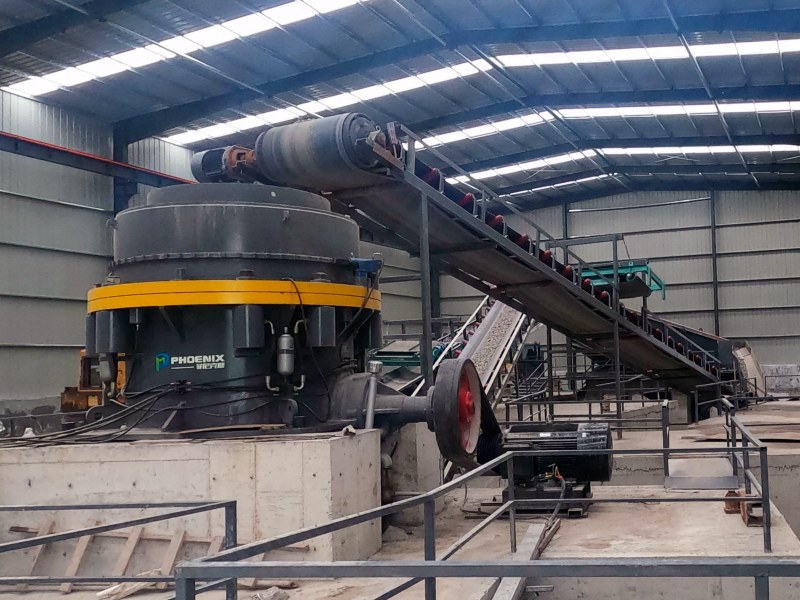

PY液压圆锥破碎机现场图片:
液压圆锥破碎机视频:
液压圆锥破碎机价格:
价格由客户选购的型号来决定,因此请客户拨打电话来索取。
液压圆锥破碎机采购电话:4008202021
