制砂机简介:

制砂机又称制砂整形机,恒源制砂机厂家在原有高性能HX系列制砂机的基础上,结合设备在不同工况下实际运行情况以及操作者的反馈建议,开发出的制砂机价格实惠、破碎效率更高、操作控制智能化。

该机通过改进进料方式、优化破碎腔型、采用新的转子设计、加装起吊装置等,显著降低了物料流动阻力、提高物料通过能力、降低易损件磨损率、提高能量利用率、延长维护周期、缩短维修时耗。



制砂机工作原理:

制砂机设备通过物料连续不断的输送至制砂机上方分料器以后,在分料器内形成自然堆积(满腔喂料),然后分别由分料器中心及周围自然下落至制砂机破碎腔内,从分料器中心进入的物料在进入叶轮以后,经过高速旋转的叶轮迅速加速,然后以数十倍重力加速度的从叶轮内抛射出来。被高速抛出的物料首先同由分料器四周自由落下的物料完成次冲击破碎(石打石),然后又一起冲击到涡流腔内周护板上完成第二次破碎(石打铁)。不断冲击到周护板上的物料又不断的被反弹回来,再次与从叶轮中心高速抛射出来的物料撞击,形成连续不间断破碎。这样,一块物料在涡流腔内经过多次撞击破碎以后,成品由制砂机下方排料口排除。



制砂机性能特点:

1.优的发射口及内部更流畅的曲线形设计,降低物料的流动阻力,大幅度的提高物料通过能力,破碎效率更高;

2.优化设计的散料盘和液压装置实现了瀑落式进料与中心进料的结合,中心进料量大小的调节更方便,使破碎腔内的物料充分破碎;

3.优化电机架结构,电机架和观察维护平台一体化设计,结构紧凑、运行稳定可靠;
4.周护板采用两块上下并装,磨损后可对调使用,延长耐磨件使用寿命,降低运营成本;
5.电机座采用液压调整,控制元件,保证主轴两侧受力一致;
6.上盖举臂和起吊装置均采用液压控制,易损件更换更加简便快捷;
7.采用无油封防漏结构设计、多管路稀油润滑,实现上下轴承同时润滑,显著提高轴承使用周期;
8.自带振动检测报警装置,如果设备发生不良运转,可发出警告,设备快速停止工作,达到保护机器目的;

9.稀油润滑站,双油泵互补保证供油,自动检测油量,无油流,无油压,自动停机。



制砂机参数:

型号



最大给料
(mm)



转子直径(mm)

转速(m/s)

电机功率(Kw)



处理能力
TPH





重量
(Kgs)





外形尺寸
mm*mm*mm






HX-1000





30



1040

60

132×2

180

17800

5170X2880X3150

160×2

210

70

110×2

130

132×2

170







HX-1200





35





1235

60

132×2

230

18500

5170X2880X3150

160×2

260

185×2

280

70

132×2

200

160×2

240

185×2

260


整形机参数:

型号

给料大小(mm)

转速(m/s)

处理能力

(t/h)

电机功率

(kw)

重量

(kg)

外形尺寸(mm)

HB-1000

40

45

133-174

110×2

17500

5710×2880×3150

40

50

181-220

132×2

17500

5710×2880×3150

HB-1200

40

45

185-240

132×2

18300

5710×2880×3150

40

50

220-260

160×2

18300

5710×2880×3150

40

50

255-300

185×2

18300

5710×2880×3150

注: 参数如有更新,恕不另行通知,请联系我们。

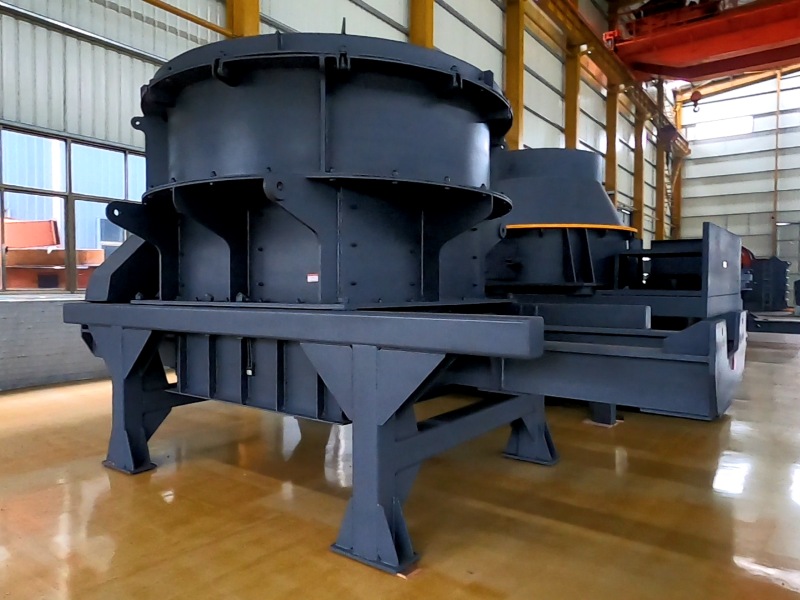

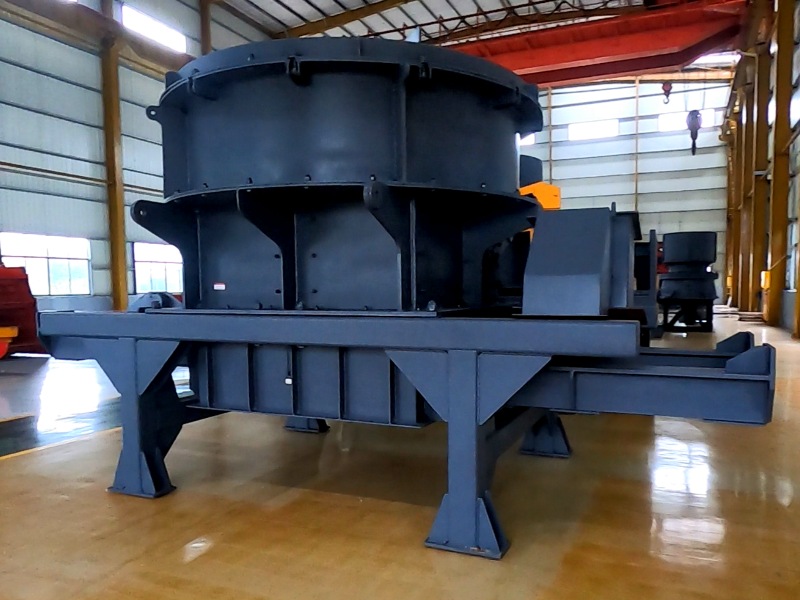

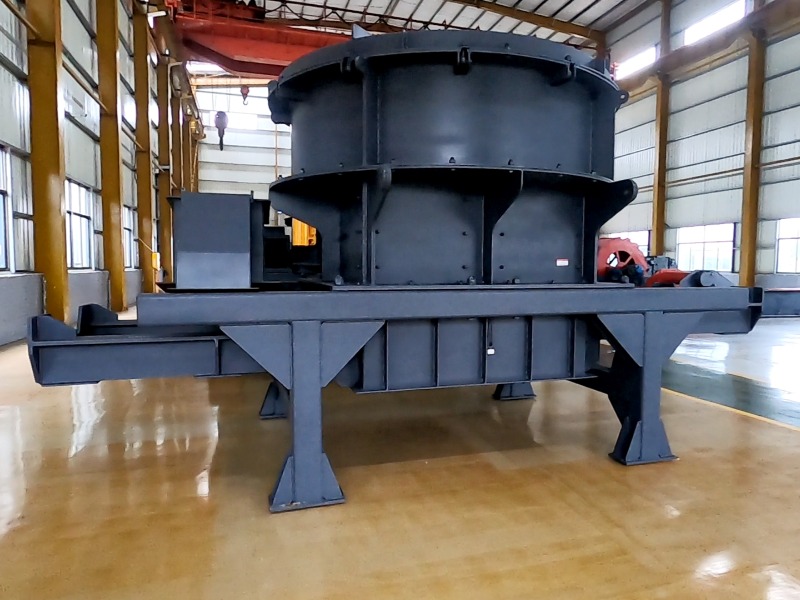

制砂机出厂图片:

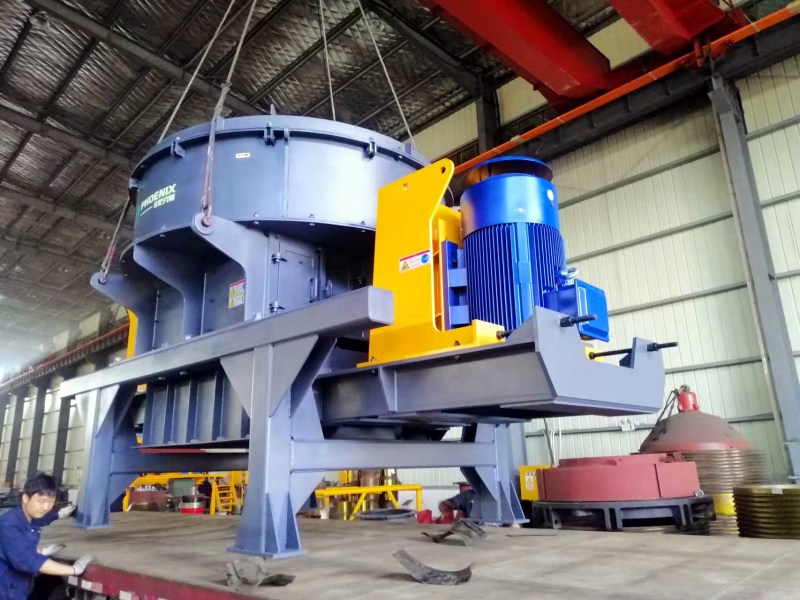

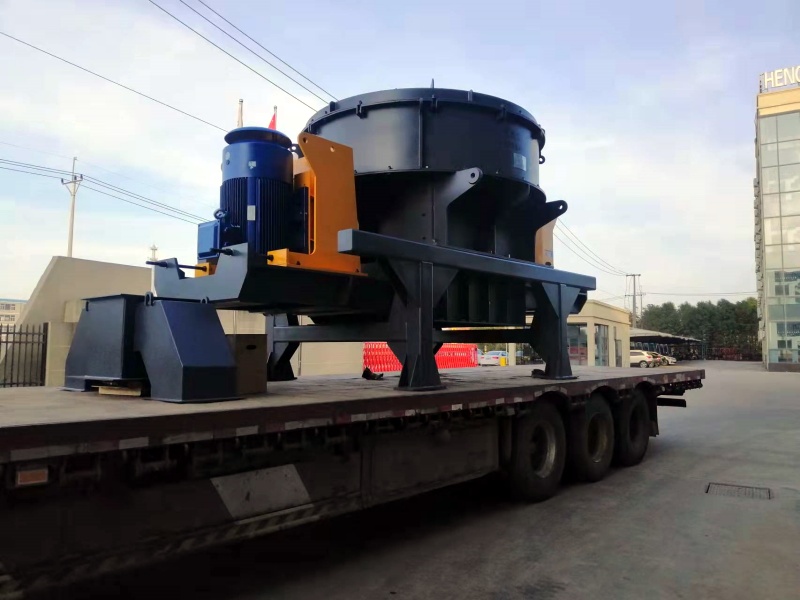

制砂机发货图片:





制砂机现场图片:














制砂机视频:



制砂机价格:

价格由客户选购的型号来决定,因此请客户拨打电话来索取。



制砂机采购电话:4008202021
