制砂机设备
VSI制砂机
产品电子样本:https://www.yunzhan365.com/bookcase/sbhc/
立轴冲击式制砂机简介:
立轴冲击式制砂机(又称VSI系列新型制砂机)是上海恒源新研制成功制砂机。长年的技术积淀,现代化的加工设备精工制作保证了冲击式破碎机的地位。
VSI系列高效立轴冲击式破碎机是结合工况条件,引进专新研制成果,经过改进设计的新型制砂专用设备,也是目前高性能制砂设备。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供砂石骨料,是人工制砂和石料整形领域的常用设备。
立轴冲击式制砂机原理:
全中心进料:物料落入制沙机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。
立轴冲击式制砂机性能特点:
1、自由选择润滑方式(油脂型和稀油型),快速实现各模块之间的互换;
2、重新优化设计的深腔叶轮结构,提高了该设备30%的产能;
3、应用特殊电机,能耗得到有效减少,同时设计了独特空气自循环系统,全密封结构、环保型的干法工艺制砂,更绿色环保。
4、使用耐磨的铸钢材料生产的灵活周护板等重要部件,大大延长该设备的使用寿命;
5、组合式抛料头,只需更换磨损部分,可降低使用成本30%。
6、中心与周边进料,灵活调节,方便转换。
立轴冲击式制砂机参数:
型 号
|
VSI-7611
|
VSI-8518
|
VSI-9526
|
VSI-1140
|
VSI-1145
|
|
处理能力(t/h) | 瀑落与中心进料 |
120-180
|
200-260
|
300-380
|
450-520
|
500-640
|
全中心进料 |
60-90
|
100-130
|
150-190
|
225-260
|
250-360
|
|
最大入料边长 (mm) |
软料 |
<30
|
<35
|
<40
|
<40
|
<40
|
硬料 |
<25
|
<30
|
<35
|
<35
|
<35
|
|
转 速(r/min) |
1700-1890
|
1520-1690
|
1360-1510
|
1180-1310
|
1100-1310
|
|
双电动机功率(kw) |
110-150
|
180-220
|
264-320
|
400-440
|
400-440
|
|
最大外形尺寸(mm) | 3700×2150×2100 | 4140×2280×2425 | 4560×2447×2778 | 5000×2700×3300 | 5100×2790×3320 | |
电 源 |
380V 50Hz
|
|||||
液压 润滑站 |
电动机功率 (kw) |
2×0.31
|
||||
安全保护 |
1.双油泵互补保证供油; 2.无油流、无油液压自动停机;水 3.水冷降温; 4.冬季电机加热启动 |
|||||
外形尺寸 (mm) |
820×520×1270
|
|||||
油箱加热器功率(kw) |
2
|
注: 参数如有更新,恕不另行通知,请联系我们。

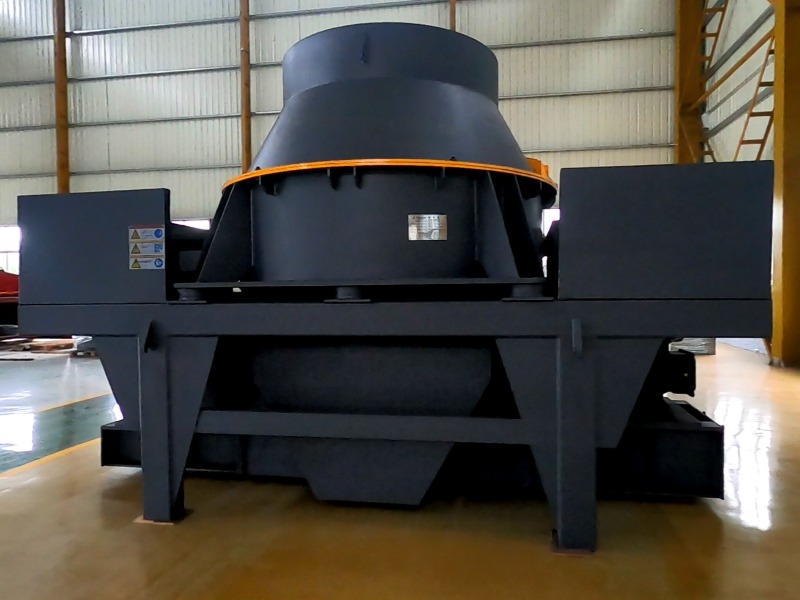

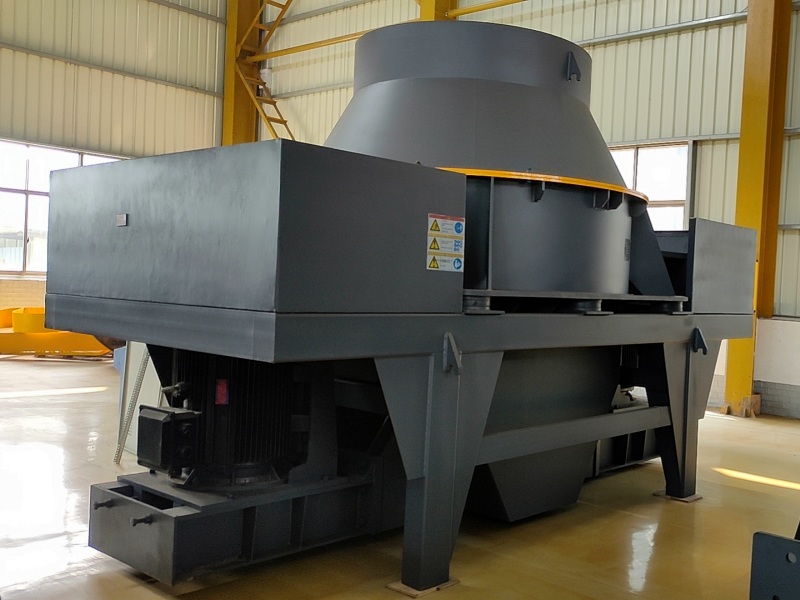

立轴冲击式制砂机出厂图片:

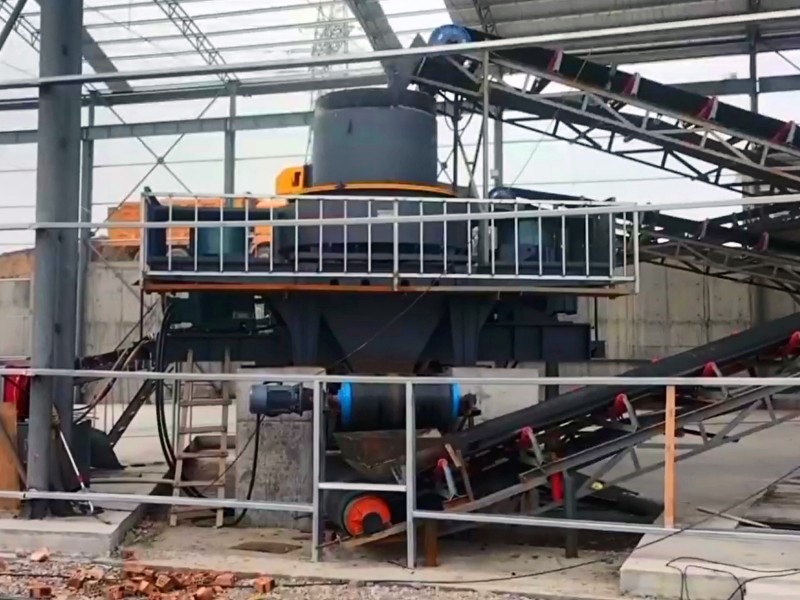

立轴冲击式制砂机现场图片:
立轴冲击式制砂机视频:
立轴冲击式制砂机价格:
价格由客户选购的型号来决定,因此请客户拨打电话来索取。
立轴冲击式制砂机采购电话:4008202021
