板式给料机简介：

上海恒源生产的板式给料机为连续输送物料机械的一种，广泛应用于大型料仓下面，将大体积物料，短距离均匀、连续的输送给各种破碎设备。BW/BZ型板式给料机是菲尼克斯研发的新型高效板式给料机，可解决大中型生产线中关于输送松散、块状、给料量大等物料的问题，尤其对运送大块、高温和尖锐的物料为适合，并能在露天和潮湿恶劣的环境下可靠地工作。目前该机凭借卓越的性能优势已被广泛应用于水泥、建材、冶金、矿山等工业部门。

板式给料机原理：

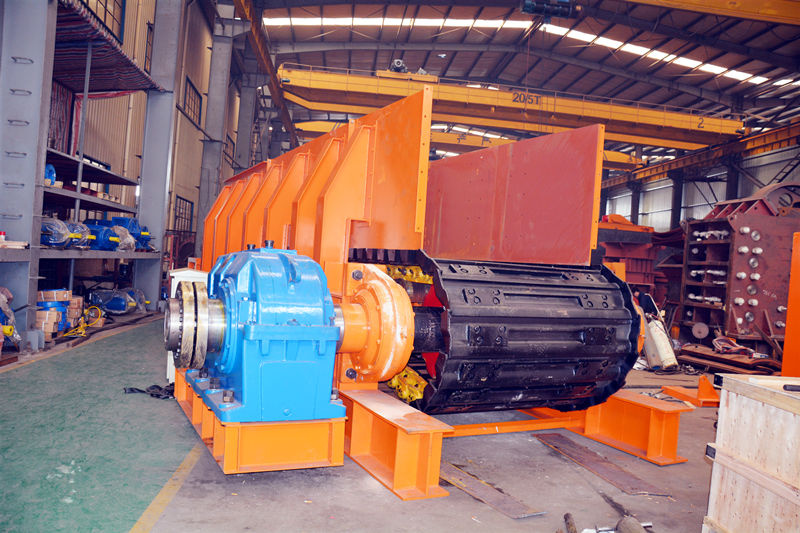

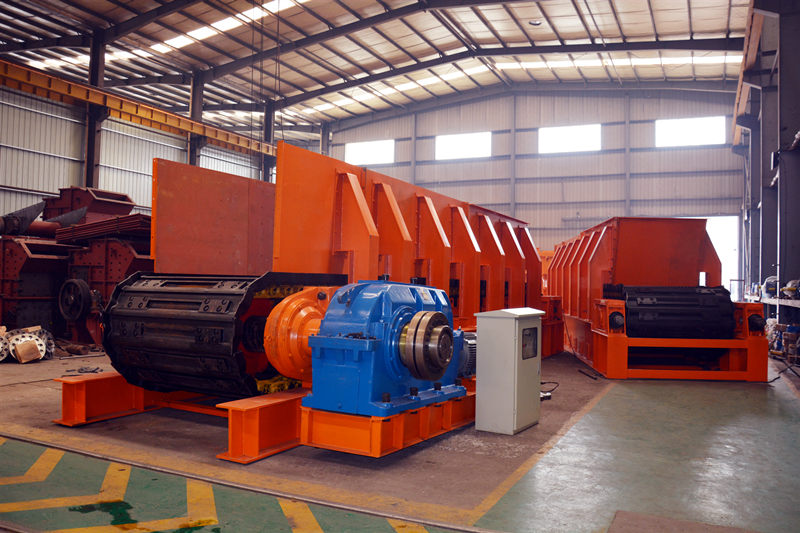

采用节距为228.6mm（9吋）的高强度推土机模锻链条为牵引件，两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路，在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。其自重和物料的重量由安装在机体上的多排支重轮、链托轮和滑道梁支承。传动系统经交流变频调速电动机联接减速机，再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送线路运至机体的前方排出，实现向下方的工作机械连续均匀喂料的目的。

板式给料机性能特点：

1、多数空载启动，基本无过载现象，偶然带额定载启动，受料斗最多有70t煤炭；
2、要求零速启动，速度范围在0~0.6 m/min，可以手动控制缓慢加速或减速，速度在0.3~ 0.5m/min使用较多并稳定运行；
3、稳定运行中外界负载基本稳定，冲击性较小；
4、环境温度较低，粉尘较大。

板式给料机参数：

BW中型板喂机

型号Model	槽板宽度 Frid Width （mm）	中心距 Central Length （m）	给料粒度 Feed Size （mm）	处理能力 Capacity （t/h）	功率 Power （kw）
BW80-L	800	3-15	≤350	0.2-75	2.2
BW100-L	1000	3-18	≤600	18-350	5.5-18.5
BW120-L	1200	4-20	≤600	30-220	11-18.5
BW125-L	1250	4-20	≤800	40-250	11
BW140-L	1400	5-20	≤900	20-200	22
BW150-L	1500	5-20	≤900	40-300	22-30
BW160-L	1600	6-20	≤900	27-300	22
BW180-L	1800	6-20	≤970	30-350	22-55
BW200-L	2000	8-20	≤1500	300-800	45
BW220-L	2200	8-20	≤1500	150-820	45
BW230-L	2300	8-20	≤1500	200-600	45
BW240-L	2400	8-20	≤1500	220-680	45
BW250-L	2500	10-20	≤1500	1250	45

BZ 重型板喂机

型号Model	槽板宽度 Frid Width （mm）	中心距 Central Length （m）	给料粒度 Feed Size （mm）	处理能力 Capacity （t/h）	功率 Power （kw）
BZ160-L	1600	6-20	≤800	≤270	30-45
BZ180-L	1800	8-20	≤900	≤500	37-55
BZ200-L	2000	8-20	≤1000	≤700	45-75
BZ220-L	2200	8-20	≤1200	≤800	45-75
BZ230-L	2300	8-20	≤1500	≤850	45-90
BZ240-L	2400	10-20	≤1600	≤900	2x37(45)
BZ250-L	2500	10-20	≤1800	≤1000	2x45(55)
